تفاصيل المنتج:
|
| مواد: | سيراميك | لون: | أبيض |
|---|---|---|---|
| الفولطية: | AC690V / DC750V | التصنيف الحالي: | 150 أ |
| قدرة الانهيار: | AC100KA / DC20KA | اساسي: | UL248-20 、 ISO8820 、 JASO-D622 、 ROHs |
| إستعمال: | السيارات ، البطاريات الشمسية ، العاكس للطاقة الشمسية | الكلمة الرئيسية: | فتيل EV |
| تسليط الضوء: | AC690V مصهر ذو قدرة كسر عالية,فتيل أبيض عالي القدرة للكسر,صمامات UL للمركبة الكهربائية |
||

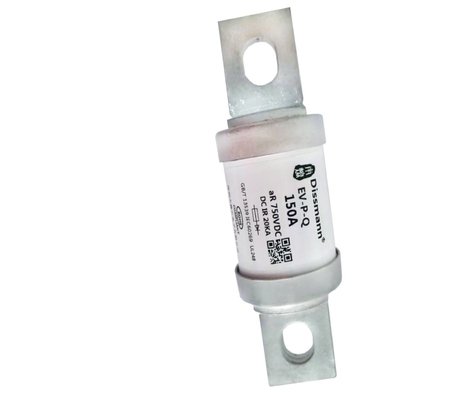

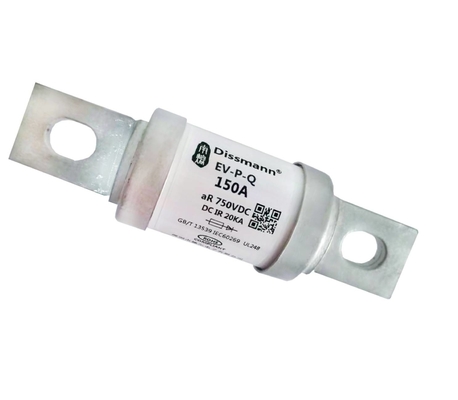

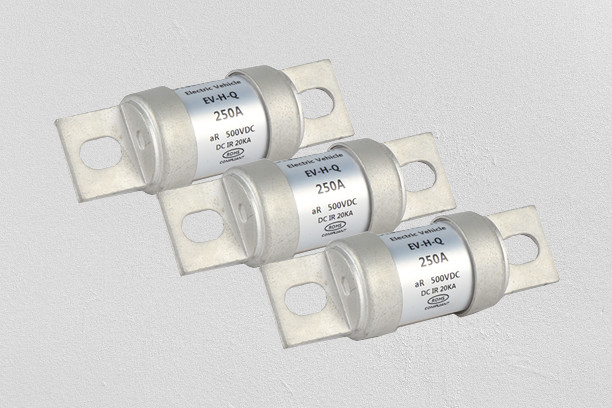

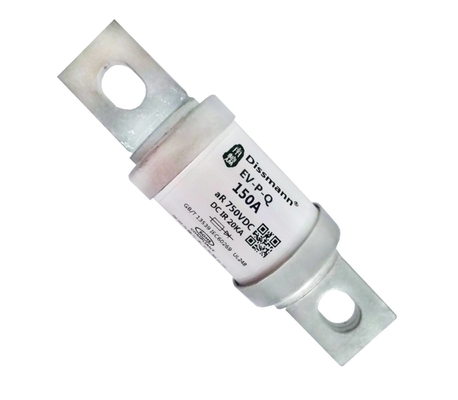

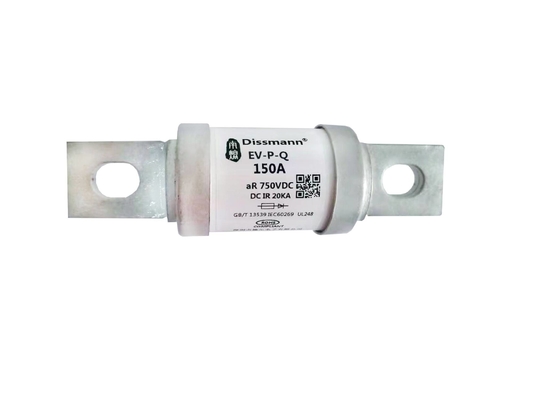

الصمامات الحالية المنخفضة قدرة كسر عالية فيوز AC690V Fuse EV Fuse
مواد:
نعمينون: سيراميك
دبابيس: سبيكة نحاسية
عرض المنتج:
|
الفولطية 额定 电压 |
AC690 / DC750V |
اكتب الحماية 保护 类别 |
أر |
| التصنيف الحالي 额定 电流 | 10A-500A |
قدرة الانهيار 分 断 能力 |
AC100KA ، DC20KA |
|
يفي بالمتطلبات 符合 要求 |
UL248-20 ، ISO8820 ، JASO-D622 ، 欧盟 和 بنفايات 指令 |
ملاحظات 备注 |
ماي |
产品 外形 尺寸 (مم) / الأبعاد الكلية للمنتج (مم)
| 型号 | 尺寸 代码 | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| EV-PQ | VP1 | 109 | 30.4 | 68.5 | 90 | 9 | 25 | 4 | 13 |
| VP2 | 129.5 | 37.3 | 65.5 | 98.5 | 11 | 25 | 6 | 15 | |
| VP3 | 155.5 | 53.5 | 91.2 | 125.3 | 12.5 | 40 | 6 | 20 |
产品 型号/نوع المنتج
| نموذج 型号 |
التصنيف الحالي 额定 电流 أ |
I²t (A²) |
استهلاك الطاقة 功率 损耗 دبليو |
رمز الحجم 尺寸 代码 |
تثبيت 安装 | |
| 弧 前 | 熔断 | |||||
| EV-PQ-30 | 30 | 450 | 950 | 9 | VP1 |
يوصى بتركيب الترباس M8 بعزم الدوران 11N · m 安装 螺栓 M8 推荐 扭矩 11N · م |
| EV-PQ-40 | 40 | 750 | 1800 | 11 | ||
| EV-PQ-50 | 50 | 1250 | 2800 | 13 | ||
| EV-PQ-60 | 60 | 1800 | 4700 | 15 | ||
| EV-PQ-70 | 70 | 2400 | 6300 | 17 | ||
| EV-PQ-80 | 80 | 3000 | 8500 | 20 | ||
| EV-PQ-100 | 100 | 4800 | 12000 | 22 | ||
| EV-PQ-125 | 125 | 1300 | 23800 | 22 | VP2 |
يوصى بتركيب الترباس M10 بعزم الدوران 20 نيوتن متر 安装 螺栓 M10 推荐 扭矩 20N · م
|
| EV-PQ-150 | 150 | 1550 | 34000 | 25 | ||
| EV-PQ-175 | 175 | 1800 | 46500 | 30 | ||
| EV-PQ-200 | 200 | 2450 | 55000 | 34 | ||
| EV-PQ-250 | 250 | 4300 | 95000 | 42 | ||
| EV-PQ-300 | 300 | 6200 | 142000 | 50 | ||
| EV-PQ-350 | 350 | 9150 | 200000 | 60 | ||
| EV-PQ-400 | 400 | 12300 | 260000 | 69 | ||
| EV-PQ-350 | 350 | 59000 | 158000 | 65 | ||
| EV-PQ-400 | 400 | 77000 | 205000 | 80 | ||
| EV-PQ-450 | 450 | 96000 | 269000 | 95 | VP3 |
يوصى بتركيب الترباس M12 بعزم الدوران 28 نيوتن متر 安装 螺栓 M12 推荐 扭矩 28N · م |
| EV-PQ-500 | 500 | 118000 | 328000 | 110 | ||
| EV-PQ-600 | 600 | 175000 | 471000 | 115 | ||
| EV-PQ-800 | 800 | 302000 | 800000 |
140 |
