تفاصيل المنتج:
|
| مواد: | سيراميك | لون: | أبيض |
|---|---|---|---|
| الفولطية: | 750 فولت تيار مستمر | التصنيف الحالي: | 400 أ |
| قدرة الانهيار: | DC50KA | اساسي: | UL248-20 、 ISO8820 、 JASO-D622 、 ROHs |
| إستعمال: | السيارات ، شحن كومة | الكلمة الرئيسية: | شحن فتيل كومة |
| تسليط الضوء: | 鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆,Charging Pile 400 amp cartridge fuse,400 amp cartridge fuse |
||

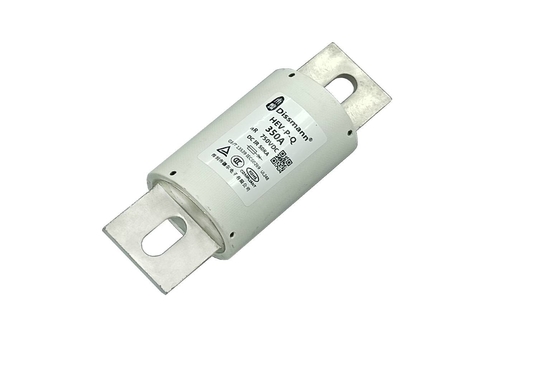

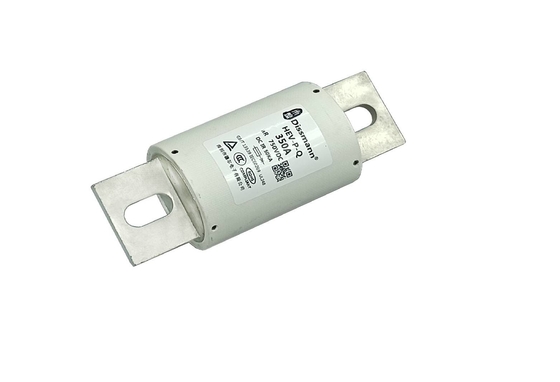

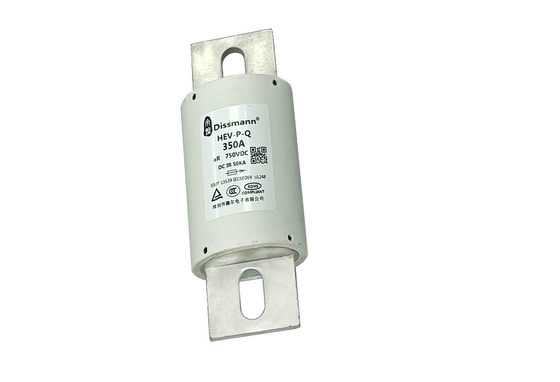

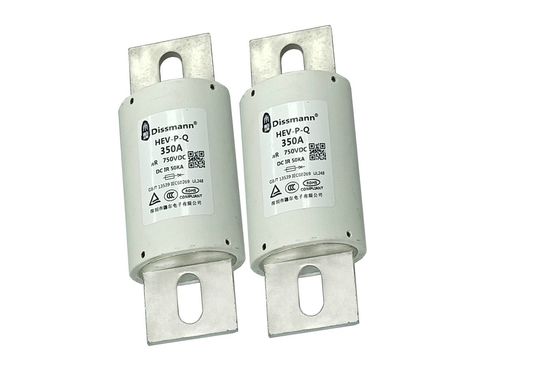

الصمامات ذات الجهد المنخفض 750Volt DC Fuse EV Series Fuse Charging Pile Fuse
مواد:
نعمينون: سيراميك
دبابيس: سبيكة نحاسية
عرض المنتج:
|
الفولطية 额定 电压 |
AC690V / DC700V 或 低于 (IEC) ، 750 فولت (UL) |
اكتب الحماية 保护 类别 |
أر |
| التصنيف الحالي 额定 电流 | 5A-800A |
قدرة الانهيار 分 断 能力 |
AC100KA ، DC50KA (时间 常数 ≤15 مللي ثانية) |
|
يفي بالمتطلبات 符合 要求 |
UL248-20 ، ISO8820 ، JASO-D622 ، 欧盟 和 بنفايات 指令 |
ملاحظات 备注 |
gR 数据 另 版 提供 |
产品 外形 尺寸 (مم) / الأبعاد الكلية للمنتج (مم)
| 尺寸 代码 | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HT1 | 73.5 | 14.3 | 48 | 60.5 | 63.5 | 6.5 | 10.3 | 1.6 | 8 |
| HT2 | 110 | 22 | 69 | 84 | 95.5 | 9 | 15 | 3.3 | 14.75 |
| HT3 | 129 | 36.5 | 72 | 88 | 109 | 10.5 | 25 | 6 | 20.7 |
| HT4 | 129 | 50 | 72 | 88.6 | 109 | 10.5 | 38 | 6 | 20.7 |
| HT5 | 180 | 63 | 72 | 106 | 145 | 13.5 | 50 | 10 | 33 |
电流 特性 曲线 图 / منحنى الخصائص الحالية
产品 型号 / نوع المنتج
|
نموذج 型号
|
التصنيف الحالي 额定 电流 أ
|
أنا2ر (ا2س) |
تبديد الطاقة 功耗 دبليو |
كود الحجم 尺寸 代码 |
تثبيت 安装 |
|
| 弧 前 | 总 | |||||
| HEV-PQ-5 | 5 أ | 1.6 | 10 | 1.5 | HT1 |
يوصى بتركيب الترباس M6 بعزم الدوران 4N · m 安装 螺栓 M6 推荐 扭矩 4N · م |
| HEV-PQ-10 | 10 أ | 3.5 | 19 | 3.8 | ||
| HEV-PQ-15 | 15 أ | 9.5 | 73 | 5.4 | ||
| HEV-PQ-20 | 20 أ | 25.5 | 176 | 6.0 | ||
| HEV-PQ-25 | 25 أ | 42 | 330 | 7.0 | ||
| HEV-PQ-30 | 30 أ | 55 | 420 | 9.0 | ||
| HEV-PQ-35 | 35 أ | 33 | 160 | 11.0 |
HT2 |
يوصى بتركيب الترباس M8 بعزم الدوران 11N · m 安装 螺栓 M8 推荐 扭矩 11N · م |
| HEV-PQ-40 | 40 أ | 75 | 315 | 12.0 | ||
| HEV-PQ-45 | 45 أ | 95 | 430 | 12.0 | ||
| HEV-PQ-50 | 50 أ | 135 | 590 | 12.5 | ||
| HEV-PQ-60 | 60 أ | 205 | 940 | 14.8 | ||
| HEV-PQ-70 | 70 أ | 300 | 1980 | 17.5 | ||
| HEV-PQ-80 | 80 أ | 350 | 2350 | 20.5 | ||
| HEV-PQ-90 | 90 أ | 410 | 2630 | 24.0 | ||
| HEV-PQ-100 | 100 أ | 530 | 3450 | 26.5 | ||
| HEV-PQ-125 | 125 أ | 1700 | 7200 | 27 |
HT3 |
يوصى بتركيب الترباس M10 بعزم الدوران 20 نيوتن متر 安装 螺栓 M10 推荐 扭矩 20N · م |
| HEV-PQ-150 | 150 أ | 2750 | 11000 | 34 | ||
| HEV-PQ-175 | 175 أ | 4100 | 16000 | 35 | ||
| HEV-PQ-200 | 200 أ | 5400 | 21000 | 42 | ||
| HEV-PQ-225 | 225 أ | 7500 | 30000 | 45 | ||
| HEV-PQ-250 | 250 أ | 9700 | 41000 | 47 | ||
| HEV-PQ-275 | 275 أ | 12000 | 58000 | 51 | ||
| HEV-PQ-M300 | 300 أ | 16500 | 70000 | 56 |
HT4
|
|
| HEV-PQ-M325 | 325 أ | 20000 | 82000 | 61 | ||
| HEV-PQ-M350 | 350 أ | 23000 | 94000 | 63 | ||
| HEV-PQ-M400 | 400 أ | 30000 | 123000 | 76 | ||
| HEV-PQ-300 | 300 أ | 16500 | 70000 | 56 | ||
| HEV-PQ-325 | 325 أ | 20000 | 82000 | 61 | ||
| HEV-PQ-350 | 350 أ | 23000 | 94000 | 63 | ||
| HEV-PQ-400 | 400 أ | 30000 | 123000 | 76 | ||
| HEV-PQ-450 | 450 أ | 35000 | 135000 | 95 | ||
| HEV-PQ-500 | 500 أ | 44000 | 165000 | 108 | ||
| HEV-PQ-600 | 600 أ | 48000 | 210000 | 115 |
HT5 |
يوصى بتركيب الترباس M12 بعزم الدوران 28 نيوتن متر 安装 螺栓 M12 推荐 扭矩 28N · م |
| HEV-PQ-700 | 700 أ | 53000 | 298000 | 125 | ||
| HEV-PQ-800 | 800 أ | 75000 | 445000 | 140 | ||
شهادة:
تشريح المنتج
