تفاصيل المنتج:
|
| مواد: | سيراميك | لون: | أبيض |
|---|---|---|---|
| التصنيف الحالي: | 200 أ | الفولطية: | 500VDC |
| قدرة الانهيار: | DC50KA | معيار الشهادة: | UL248 ، IEC60268 |
| رقم شهادة: | E496054 | طلب: | نظام طاقة قيادة السيارة الكهربائية ، تخزين الطاقة |
| تسليط الضوء: | فيوز شاحن كهربائي 200 أمبير,تيار مستمر 500 فولت,فتيل 200 أمبير |
||

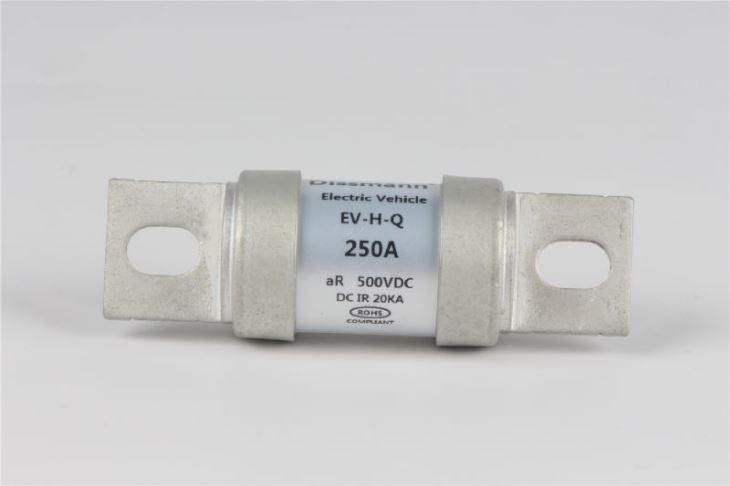

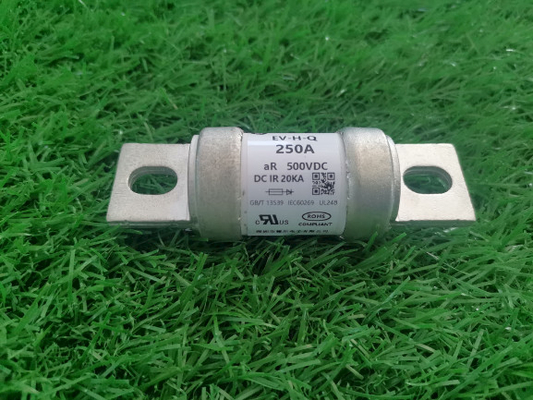

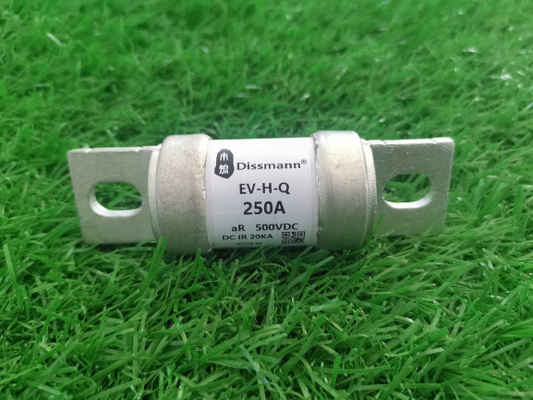

الصمامات السيراميك شبه الموصلة الترباس 500VDC لشاحن EV
1.المعلومات الأساسية عن المنتج:
صمام برغي Ceremic ، يتوافق مع الأداء UL248 ، IEC60268
معدل الجهد: 500VDC ، التصنيف الحالي: 200A ، قدرة التكسير: DC50KA
معايير التنفيذ هي UL248 و IEC60268 والامتثال لتوجيهات RoHS في الاتحاد الأوروبي والصين
حاصل على شهادة UL ، رقم الشهادة: لا: E496054
2.قائمة ميزات المنتج:
| نموذج |
التصنيف الحالي أ |
100٪ انخفاض الجهد بالسيارات |
طاقة متكاملة I2t (A2s) |
تثبيت |
| EV-HQ-200 | 200 | 185 | 60300 |
تصاعد الترباس M8 عزم الدوران الموصى به 11 نيوتن متر |
3.مواد المنتج:
| مكون | مواد |
| إنصهار | النحاس أو الفضة |
| غطاء النهاية | طلاء القصدير سبائك النحاس |
| تصاعد القدمين | طلاء القصدير سبائك النحاس |
| علم الوجود | أنبوب سيراميك |
| حشوة | رمل الكوارتز |
4.بعد المنتج:
| نموذج | كود الحجم | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| EV-HQ | VH1 | 94.5 | 30.5 | 52.5 | 74.5 | 9 | 25 | 4 | 13 |
| VH2 | 119.5 | 37 | 56.5 | 88.5 | 11 | 25 | 6 | 15 |
5.نوع المنتج:
| نموذج | التصنيف الحالي | I²t (A²) | استهلاك الطاقة | رمز الحجم | تثبيت | |
| ما قبل القوس | الانصهار | |||||
| EV-HQ-80 | 80 | 5500 | 6400 | 15 | VH1 | يوصى بتركيب الترباس M8 بعزم الدوران 11N · m |
| EV-HQ-100 | 100 | 8700 | 10000 | 19 | ||
| EV-HQ-125 | 125 | 15000 | 17810 | 23.5 | ||
| EV-HQ-150 | 150 | 25000 | 29000 | 28 | ||
| EV-HQ-175 | 175 | 40500 | 45000 | 33 | ||
| EV-HQ-200 | 200 | 60300 | 68000 | 37 | ||
| EV-HQ-225 | 225 | 83100 | 95000 | 40 | ||
| EV-HQ-250 | 250 | 120000 | 138000 | 45 | ||
| EV-HQ-275 | 275 | 173200 | 189000 | 48 | ||
| EV-HQ-300 | 300 | 203000 | 243000 | 55.5 | ||
| EV-HQ-350 | 350 | 252000 | 355000 | 62 | ||
| EV-HQ-300 | 300 | 148500 | 260000 | 53.5 | VH2 | يوصى بتركيب الترباس M10 بعزم الدوران 20 نيوتن متر |
| EV-HQ-315 | 315 | 168000 | 280000 | 57 | ||
| EV-HQ-350 | 350 | 203000 | 350000 | 61 | ||
| EV-HQ-400 | 400 | 312000 | 496000 | 68 | ||
| EV-HQ-500 | 500 | 550000 | 865000 | 78 | ||
6. الخصائص الميكانيكية
6.1 غطاء نحاسي
يجب تثبيت الغطاء النحاسي بإحكام لضمان عدم إمكانية إزالة الغطاء النحاسي في حالة عدم تلف وصلة المصهر.بعد غمر العينة في الماء عند درجة حرارة 15 درجة مئوية إلى 35 درجة مئوية لمدة 24 ساعة وإخراجها ، استخدم قوة سحب متساوية حتى 5 نيوتن على كل غطاء طرفي واحتفظ بها لمدة دقيقة واحدة.يجب ألا يسقط الغطاء النحاسي.
6.2 اختبار الشد
ثبت الغطاء النحاسي في أحد طرفي المصهر ، ثم قم بتطبيق شد 100N على الغطاء النحاسي في الطرف الآخر على طول المحور الأفقي.يجب ألا تكون الأغطية النحاسية في كلا الطرفين فضفاضة ويجب ألا يتم كسر جسم الأنبوب.
6.3اختبار قوة الأنبوب
بعد تثبيت الأغطية النحاسية في كلا الطرفين ، استخدم ضغطًا قدره 200 نيوتن على مركز الأنبوب الخزفي ، ويجب ألا ينكسر جسم الأنبوب.
