تفاصيل المنتج:
|
| مواد: | أنابيب الألياف | لون: | أبيض |
|---|---|---|---|
| قدرة الانهيار: | AC100KA / DC20KA | نوع الحماية: | AR |
| مميزات: | توريد المصنع مباشرة فتيل السيارات HEV | يعدل أو يكيف: | الدعم |
| تسليط الضوء: | مصهرات السيارات ذات التيار العالي 550A,فتيل السيارات عالي الجهد DC500V,صمامات السيارات عالية التيار UL248 |
||

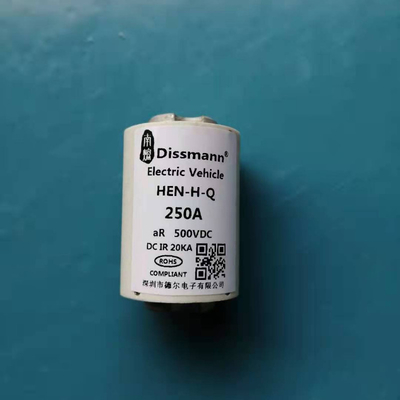

فتيل آلي عالي الجهد بأنابيب من الألياف البيضاء——HEV-HQسلسلة الوحدة
تم تصميم سلسلة Dissmann Automotive Fuses HEV-HQ Module لحماية دوائر الملحقات ذات الجهد العالي في السيارات الكهربائية والهجينة.
تقدم سلسلة الصمامات Dissmann HEV-HQ Module التيار المقدر 200-630 أمبير ، والجهد المقنن AC / DC500V.
تم اختبار أحدث صمامات HEV وفقًا لمعايير جودة السيارات من حيث الموثوقية البيئية ودورة التيار العابر وخصائص الأجهزة الكهربائية وخصائص الانصهار.إنها متوافقة مع RoHS وخالية من الهالوجين ، ومعتمدة UL248-20 ، ISO8820 ، JAS0-D622.
مقدمة المنتج
1.شكل وأبعاد التركيب لصمامات السيارات سلسلة الوحدة النمطية HEV-HQ:
| كود الحجم | ± 0.3 | ب ± 0.5 | ج ± 0.5 | د ± 0.3 | E ± 0.5 | م |
| HN1 | 53 | 45 | 31 | 20 | 7 | م 6 |
| HM1 | 53 | 45 | 31 | 20 | 7 | م 8 |
| HN2 | 53 | 45 | 37 | 24 | 7 | م 6 |
| HM2 | 53 | 45 | 37 | 24 | 7 | م 8 |
2-تصنيف الطراز وفقًا لتيار مصهرات السيارات:
|
نموذج |
التصنيف الحالي (أ) |
أنا2ر (ا2س) |
تبديد الطاقة (ث) |
كود الحجم |
تثبيت |
|
| 弧 前 | 总 | |||||
| HEN-HQ-N200 | 200 أ | 6000 | 20400 | 23 | HN1 |
يوصى بتركيب الترباس M6 بعزم الدوران 6N · m |
| HEN-HQ-N225 | 225 أ | 9200 | 30500 | 25 | ||
| HEN-HQ-N250 | 250 أ | 11500 | 40000 | 27 | ||
| HEN-HQ-N275 | 275 أ | 14800 | 50000 | 29 | ||
| HEN-HQ-N300 | 300 أ | 17000 | 60000 | 30 | ||
| HEN-HQ-N325 | 325 أ | 19200 | 73500 | 32 | ||
| HEN-HQ-N350 | 350 أ | 22000 | 86500 | 34 | ||
| HEN-HQ-N375 | 375 أ | 25200 | 102000 | 36 | ||
| HEN-HQ-N400 | 400 أ | 30000 | 117000 | 37 | ||
| HEN-HQ-N450 | 450 أ | 56500 | 322000 | 40 |
HN2 |
|
| HEN-HQ-N500 | 500 أ | 87000 | 365000 | 44 | ||
| HEN-HQ-N550 | 550 أ | 115000 | 410000 | 47 | ||
| HEN-HQ-N630 | 630 أ | 150000 | 512000 | 50 | ||
| HEN-HQ-M200 | 200 أ | 6000 | 20400 | 23 |
HM1 |
يوصى بتركيب الترباس M8 بعزم الدوران 12 نيوتن متر |
| HEN-HQ-M225 | 225 أ | 9200 | 30500 | 25 | ||
| HEN-HQ-M250 | 250 أ | 11500 | 40000 | 27 | ||
| HEN-HQ-M275 | 275 أ | 14800 | 50000 | 29 | ||
| HEN-HQ-M300 | 300 أ | 17000 | 60000 | 30 | ||
| HEN-HQ-M325 | 325 أ | 19200 | 73500 | 32 | ||
| HEN-HQ-M350 | 350 أ | 22000 | 86500 | 34 |
HM2 |
|
| HEN-HQ-M375 | 375 أ | 25200 | 102000 | 36 | ||
| HEN-HQ-M400 | 400 أ | 30000 | 117000 | 37 | ||
| HEN-HQ-M450 | 450 أ | 56500 | 322000 | 40 | ||
| HEN-HQ-M500 | 500 أ | 87000 | 365000 | 44 | ||
| HEN-HQ-M550 | 550 أ | 115000 | 410000 | 47 | ||
| HEN-HQ-M630 | 630 أ | 150000 | 512000 | 50 | ||
نرحب بكم للحصول على مزيد من المعلومات حول فتيل السيارات ذو الجهد العالي لأنابيب الألياف ، وسوف نقدم لك خدمات سريعة وفعالة ومنتجات الصمامات عالية الجودة.
