تفاصيل المنتج:
|
| صفة مميزة: | فتيل سريع المفعول | الفولطية: | DC750V |
|---|---|---|---|
| التصنيف الحالي: | 6A-700A | اكتب الحماية: | AR |
| قدرة الانهيار: | DC20KA | ||
| تسليط الضوء: | BS88 البريطانية القياسية الصمامات,DC750V البريطانية القياسية الصمامات,حماية أشباه الموصلات عالية السرعة الصمامات |
||

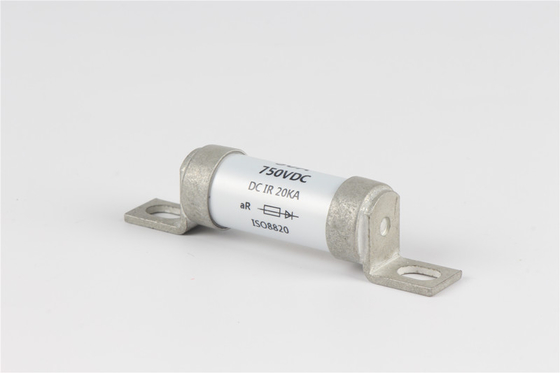

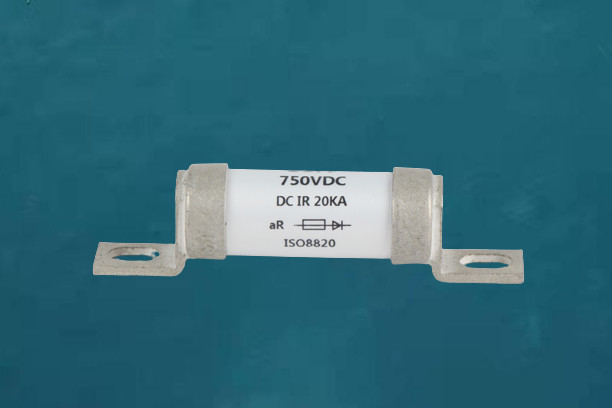

المصهرات ذات المعيار البريطاني BS88-HBD سلسلة عالية القدرة على كسر الصمامات
سلسلة Dissmann BS88-HBD DC750V 6A-700A عالية السرعة تستخدم بشكل عام لحماية أجزاء أشباه الموصلات لوحدة التحكم في المعدات.
تتوافق الصمامات القياسية البريطانية من سلسلة BS88-HBD مع معايير RoHS وخالية من الهالوجين ، ومعتمدة من UL 248-20 ، و ISO 8820 ، و JAS0-D622 ، و GB / T13539.
مقدمة المنتج
1. أبعاد الشكل والتركيبسلسلة BS88-HBDالصمامات:
2. تصنيف النموذج وفقًا لتيار الصمامات BS88 المقنن:
|
رقم |
نموذج |
كود المنتج |
التصنيف الحالي (أ) |
I²t (A²Sec) |
استهلاك الطاقة (ث) |
|
| 弧 前 | 熔断 | |||||
| 1 | CPL / CTL | HBD-6CPL / HBD-6CTL | 6 | 2.0 | 13.0 | 1.9 |
| HBD-10CPL / HBD-10CTL | 10 | 7.1 | 47.2 | 2.9 | ||
| HBD-12CPL / HBD-12CTL | 12 | 10.2 | 65.9 | 2.9 | ||
| HBD-16CPL / HBD-16CTL | 16 | 16.3 | 107.8 | 6.8 | ||
| HBD-20CPL / HBD-20CTL | 20 | 32.4 | 215.6 | 6.8 | ||
| 2 | EPL / ETL | HBD-16EPL / HBD-16ETL | 16 | 25.6 | 130.5 | 3.0 |
| HBD-20EPL / HBD-20ETL | 20 | 40.0 | 225.0 | 3.5 | ||
| HBD-25EPL / HBD-25ETL | 25 | 25.3 | 255.0 | 6.8 | ||
| HBD-32EPL / HBD-32ETL | 32 | 31.7 | 346.5 | 11.0 | ||
| HBD-35EPL / HBD-35ETL | 35 | 51.5 | 495.0 | 11.0 | ||
| HBD-40EPL / HBD-40ETL | 40 | 104.0 | 903.0 | 8.9 | ||
| HBD-45EPL / HBD-45ETL | 45 | 106.5 | 1110.0 | 10.0 | ||
| HBD-50EPL / HBD-50ETL | 50 | 118.5 | 1290.0 | 11.0 | ||
| HBD-56EPL / HBD-56ETL | 56 | 137 | 1530 | 13.7 | ||
| HBD-63EPL / HBD-63ETL | 63 | 168 | 1978 | 15.6 | ||
| HBD-80EPL / HBD-80ETL | 80 | 353 | 3890 | 18.0 | ||
| HBD-100EPL / HBD-100ETL | 100 | 1200 | 4350 | 17.0 | ||
| 3 | HPL / HTL | HBD-32HPL / HBD-32HTL | 32 | 108 | 13000 | 10.5 |
| HBD-40HPL / HBD-40HTL | 40 | 165 | 2100 | 13.0 | ||
| HBD-50HPL / HBD-50HTL | 50 | 260 | 3350 | 16.0 | ||
| HBD-63HPL / HBD-63HTL | 63 | 480 | 6000 | 19.0 | ||
| HBD-80HPL / HBD-80HTL | 80 | 900 | 11200 | 22.8 | ||
| HBD-100HPL / HBD-100HTL | 100 | 1460 | 18500 | 28.0 | ||
| HBD-125HPL / HBD-125HTL | 125 | 2400 | 30200 | 34.5 | ||
| HBD-160HPL / HBD-160HTL | 160 | 4300 | 54000 | 37.5 | ||
| HBD-200HPL / HBD-200HTL | 200 | 8100 | 101000 | 40.0 | ||
| 4 | EEPL / EETL | HBD-90EEPL / HBD-90EETL | 90 | 492 | 4510 | 19.0 |
| HBD-110EEPL / HBD-110EETL | 110 | 605 | 6565 | 26.5 | ||
| HBD-140EEPL / HBD-140EETL | 140 | 1060 | 11880 | 34.0 | ||
| HBD-160EEPL / HBD-160EETL | 160 | 1470 | 16490 | 38.2 | ||
| 5 | SML / STL | HBD-180SML / HBD-180STL | 180 | 1358 | 13230 | 39.0 |
| HBD-200SML / HBD-200STL | 200 | 2548 | 17760 | 40.0 | ||
| HBD-225SML / HBD-225STL | 225 | 3552 | 25200 | 42.8 | ||
| HBD-250SML / HBD-250STL | 250 | 4990 | 3560 | 47.5 | ||
| HBD-280SML / HBD-280STL | 280 | 6860 | 51000 | 48.2 | ||
| HBD-315SML / HBD-315STL | 315 | 9760 | 71600 | 54.5 | ||
| HBD-350SML / HBD-350STL | 350 | 14100 | 96600 | 55.6 | ||
| HBD-400SML / HBD-400STL | 400 | 18500 | 125000 | 58.0 | ||
|
6
|
SMML / STTL
|
HBD-400SMML / HBD-400STTL | 400 | 9680 | 69600 | 83.9 |
| HBD-450SMML / HBD-450STTL | 450 | 14000 | 94800 | 90.0 | ||
| HBD-500SMML / HBD-500STTL | 500 | 19200 | 136500 | 99.8 | ||
| HBD-550SMML / HBD-550STTL | 550 | 27600 | 195650 | 100.3 | ||
| HBD-630SMML / HBD-630STTL | 630 | 40800 | 272800 | 101.9 | ||
| HBD-700SMML / HBD-700STTL | 700 | 54000 | 373800 | 119.2 | ||
مرحبًا بكم للحصول على مزيد من المعلومات حول فتيل سلسلة BS88 البريطانية القياسية ، وسوف نقدم لك خدمات سريعة وفعالة ومنتجات الصمامات عالية الجودة.
