تفاصيل المنتج:
|
| مواد: | الأساسية | اللون: | أبيض |
|---|---|---|---|
| الفولطية: | 1000 فولت تيار مستمر | التصنيف الحالي: | 5A-800A |
| قدرة الانهيار: | AC100KA 、 DC30KA | تلبية متطلبات: | IEC60269 、 ISO8820 、 JASO-D622 、 RoHS |
| تسليط الضوء: | 1000VDC الصمامات الحرارية عالية الجهد,الصمامات الحرارية عالية الجهد DC30KA,IEC60269 الصمامات الكهربائية للسيارات |
||

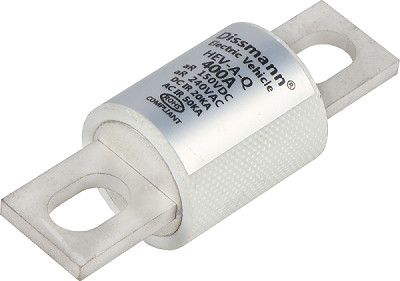

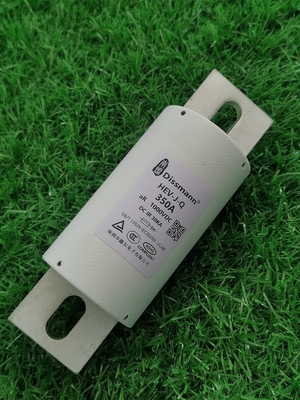

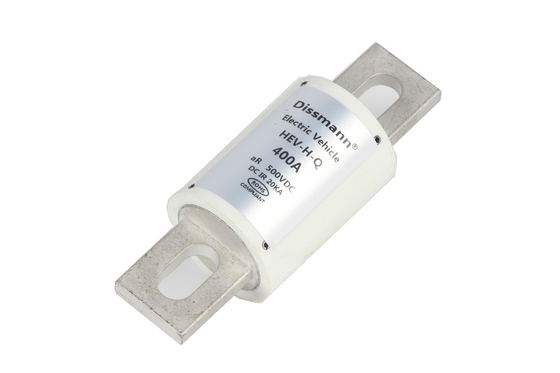

استخدام فتيل الجهد العالي في السيارات
1. تفاصيل المنتجفتيل HEV
الفولطية المقدرة: AC / DC 1000V أو أقل
التصنيف الحالي: 5A-800A
قدرة الكسر: AC100KA / DC30KA
المعايير ذات الصلة: UL248-20 ، ISO8820 ، JASO-D622 ، IEC60269 ، بنفايات
2. هيكل1000V سلسلة HEV الصمامات
أنبوب الانصهار لهذا الصمامات HEV يتكون من مادة خزفية مقاومة لدرجة الحرارة العالية ، مع أداء مثبط للهب عالي وصلابة قوية. يتم إحكام الذوبان في أنبوب الصهر مع ذوبان مقطع عرضي متنوع مصنوع من الفضة النقية بنسبة 99.99٪. مملوء برمل الكوارتز عالي النقاء المعالج كيميائيًا والمواد الكيميائية المعالجة بشكل خاص كوسيط إطفاء القوس. سطح التلامس مطلي بالفضة لضمان أداء كهربائي موثوق به ، مما يقلل من ارتفاع درجة الحرارة واستهلاك الطاقة ؛ كلا طرفي المصهور متصلان بقوة مع الاتصال عن طريق اللحام النقطي ، مما يعزز بشكل كبير من سلامة وموثوقية كسر تيار خطأ ماس كهربائى.
3. البعد1000V سلسلة HEV الصمامات
| كود البعد | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
4. نوع المنتج فتيل HEV، اختر البعد وفقًا للتيار المقنن.
| نموذج | التصنيف الحالي | أنا2ر (ا2س) | تبديد الطاقة | كود الحجم | تثبيت | |
| HEV-JQ-5 | 5 أ | 20 | 115 | 1.8 | HF1 | يوصى بتركيب الترباس M8 بعزم الدوران 11N · m |
| HEV-JQ-10 | 10 أ | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15 أ | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20 أ | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25 أ | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30 أ | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35 أ | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40 أ | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45 أ | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50 أ | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60 أ | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70 أ | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80 أ | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90 أ | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100 أ | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125 أ | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150 أ | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175 أ | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200 أ | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225 أ | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250 أ | 24000 | 113000 | 47 | يوصى بتركيب الترباس M10 بعزم الدوران 20 نيوتن متر | |
| HEV-JQ-275 | 275 أ | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300 أ | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325 أ | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350 أ | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400 أ | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450 أ | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500 أ | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600 أ | 163000 | 530000 | 105 | HF5 | يوصى بتركيب الترباس M12 بعزم الدوران 28 نيوتن متر |
| HEV-JQ-700 | 700 أ | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800 أ | 420000 | 870000 | 185 | ||
5. التعليمات
س 1: هل الصمامات صالحة أيضًا في السيارات الأجنبية الصنع؟
ج: يتم استخدام المصهر بواسطة صانعي السيارات حول العالم.تخضع المصهرات الأوتوماتيكية والصمامات الصغيرة والصمامات ذات المفاتيح المنخفضة للمعايير الدولية وتستخدم في المركبات حول العالم.يتم استخدام المصهر الأوتوماتيكي والصمام المصغر وفتيل التهيئة في المركبات المصنوعة في اليابان وكوريا الجنوبية وأجزاء أخرى من آسيا.
