تفاصيل المنتج:
|
| مواد: | سيراميك | اللون: | أبيض |
|---|---|---|---|
| التصنيف الحالي: | 300 أ | الفولطية: | 1000 فولت تيار مستمر |
| نوع الحماية: | AR | قدرة الانهيار: | AC100KA / DC30KA |
| التثبيت: | بولت على | تلبية متطلبات: | UL248-20 、 ISO8820 、 JASO-D622 、 محقق الاتحاد الأوروبي وبنفايات |
| تسليط الضوء: | الصمامات الخزفية ذات الجهد العالي,فتيل الجهد العالي 1000VDC,الصمامات الكهربائية للمركبة المخبرية بالاتحاد الأوروبي |
||

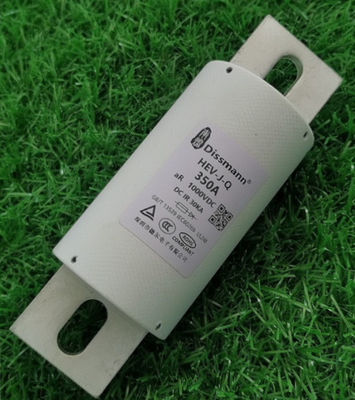

مصنع فتيل بطارية EV الهجين مع 20 عامًا من الخبرة
تطبيق فتيل بطارية EV الهجين
تم تصميم فتيل بطارية EV هذا لنظام بطارية EV ، وصمامات حماية ماس كهربائى خاصة للمركبات الكهربائية النقية والمركبات الكهربائية الهجينة ، ومصهر 1000V DC مصمم خصيصًا للمركبة الكهربائية النقية وبطارية طاقة السيارة الهجينة ، وتوفير قواعد الصمامات المخصصة خصيصًا لبيئات السيارات القاسية.
Sprcification من فتيل بطارية EV
يتوفر فتيل بطارية EV هذا في التيار المقدر 5A-800A ، والجهد المقدر 1000VDC / VAC ، والمقاطعة المقدر هو AC1000VDC ، DC30KA عند 1000VDC ، حاليًا لدينا العديد من العملاء الذين يستخدمون هذا النوع في بطارية EV وشاحن EV.
المعايير ذات الصلة
يلبي فتيل سلسلة HEV هذا متطلبات UL-248-20 و ISO8820 و JASO-D622 و EU و RoHS ، إلخ.
أبعاد فتيل HEV ، اختر البعد وفقًا للتيار المقدر.
| كود الحجم | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| نموذج | التصنيف الحالي | أنا2ر (ا2س) | تبديد الطاقة | كود الحجم | تثبيت | |
| ما قبل القوس | المجموع | |||||
| HEV-JQ-5 | 5 أ | 20 | 115 | 1.8 | HF1 | يوصى بتركيب الترباس M8 بعزم الدوران 11N · m |
| HEV-JQ-10 | 10 أ | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15 أ | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20 أ | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25 أ | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30 أ | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35 أ | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40 أ | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45 أ | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50 أ | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60 أ | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70 أ | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80 أ | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90 أ | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100 أ | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125 أ | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150 أ | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175 أ | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200 أ | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225 أ | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250 أ | 24000 | 113000 | 47 | يوصى بتركيب الترباس M10 بعزم الدوران 20 نيوتن متر | |
| HEV-JQ-275 | 275 أ | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300 أ | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325 أ | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350 أ | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400 أ | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450 أ | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500 أ | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600 أ | 163000 | 530000 | 105 | HF5 | يوصى بتركيب الترباس M12 بعزم الدوران 28 نيوتن متر |
| HEV-JQ-700 | 700 أ | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800 أ | 420000 | 870000 | 185 | ||
مادة فتيل HEV
مادة بوبي الرئيسية هي أنبوب ليفي ، وسلك المصهر يتكون من النحاس أو الفضة والغطاء النهائي مصنوع من طلاء قصدير سبائك النحاس.
التعليمات
السؤال 1: كيف تختار المصهر؟
الإجابة: في البداية ، سوف نرسل لك نموذج طلب فعلي للعميل. بشكل عام ، نحتاج إلى مسح مجال التطبيق الخاص بك ، وتشغيل جهد التيار والتشغيل ، وطرق التثبيت ، ومتطلبات الشهادة ، ومتطلبات المعلمات الأخرى.
