تفاصيل المنتج:
|
| مواد: | الأساسية | اللون: | أبيض |
|---|---|---|---|
| التصنيف الحالي: | 5A-800A | الفولطية: | 1000 فولت تيار مستمر |
| نوع الحماية: | AR | قدرة الانهيار: | DC30KA |
| طلب: | شاحن السيارة الكهربائية | الكلمة الرئيسية: | فيوز شاحن EV |
| تسليط الضوء: | الصمامات عالية السرعة أشباه الموصلات,شاحن EV الصمامات عالية السرعة,الصمامات أشباه الموصلات DC750V |
||

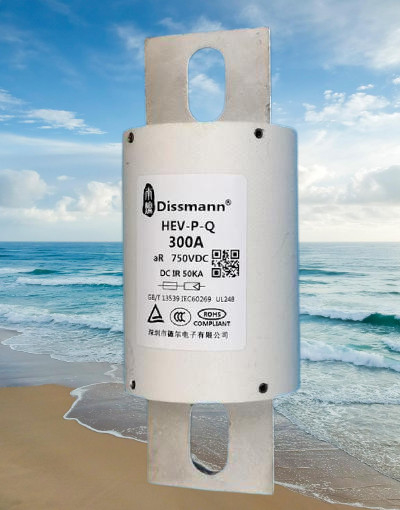

توريد الصمامات DC750V أشباه الموصلات في الصين
المعلومات الأساسية لمصهر DC750V
الفولطية المقدرة: DC750V أو أقل
التصنيف الحالي: 40A / 50A / 60A / 70A / 80A / 125A / 150A / 200A / 250A / 300A
درجة الحماية: aR ؛
قدرة التكسير: DC50kA (ثابت الوقت 15 مللي ثانية)
التثبيت: الترباس على
تطبيق فتيل DC750V
هذه السلسلة من المنتجات عبارة عن فتيل توصيل تثبيت بولت أنبوب دائري ، بحجم صغير ، منخفض I²t ، خصائص قدرة كسر عالية وخصائص أخرى.ينطبق على محول التردد ، المعدل ، العاكس ، أنواع مختلفة من إمدادات الطاقة وغيرها من معدات أشباه الموصلات ، وبطارية الطاقة ، والمحرك الكهربائي ، والمكثف ، والكابلات والمعدات أو حماية الدائرة القصيرة والمكونات الاحتياطية.هذا المنتج لديه مقاومة جيدة للاهتزاز وأداء مثبط للهب.مناسب لتطبيقات بيئة الاهتزازات مثل النقل بالسكك الحديدية والمركبات ذات المحركات.
هيكل فتيل أشباه الموصلات
مادة بوبي الرئيسية هي أنبوب ليفي ، وسلك المصهر يتكون من النحاس أو الفضة والغطاء النهائي مصنوع من طلاء قصدير سبائك النحاس.
بعد مصهر أشباه الموصلات ، اختر الحجم وفقًا للتيار المقدر.
| الكود ذو الأبعاد | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
HF1: النطاق الحالي المقدر من 5A ~ 80A
HF2: النطاق الحالي المقدر 90A ~ 150A
HF3: النطاق الحالي المقدر 175A ~ 325A
HF4: النطاق الحالي المقدر من 350A ~ 500A
HF5: النطاق الحالي المقدر من 600A ~ 800A
ارتفاع
شرط الاستخدام العادي
الارتفاع لا يزيد عن 2000 متر.
شرط الاستخدام المسموح به
2000 م - 4500 م.
تصحيح معلمة تغيير الارتفاع: يتسبب الارتفاع العالي بشكل أساسي في تدهور العزل وتدهور ظروف تبديد الحرارة وتغير ضغط الهواء.
عندما يرتفع الارتفاع 100 متر ، ترتفع درجة حرارة فيوز 0.1-0.5 ك.
عندما يرتفع الارتفاع 100 متر ، تنخفض درجة الحرارة المحيطة حوالي 0.5 كيلو في المتوسط.
يمكن للظروف العادية ، باستخدام Fuse في بيئة مفتوحة ، إهمال تأثير الارتفاع على التيار المقنن ، ولا يزال يستخدم كشرط قياسي.إذا كانت درجة الحرارة تزيد عن 40 درجة مئوية ، فأنت بحاجة إلى إلغاء تصنيف التيار المقنن.عندما يرتفع الارتفاع 1000 متر ، معدل خفض المعدل الحالي 2٪ - 5٪.
ملاحظة: في نفس سلسلة الأبعاد ، يتبنى الحد الأقصى للتيار المقنن نسبة إزالة تصنيف أعلى ، ويستخدم التيار الأقل تصنيفًا نسبة منخفضة من التصنيف.تأثير الارتفاع على قوة عزل الهواء (قوة الانهيار).
تأثير الارتفاع على قوة عازلة الهواء (قوة الانهيار)
عندما يرتفع الارتفاع ، انخفضت قوة عزل الهواء.بين 2000-4500 متر ، عندما يرتفع الارتفاع 1000 متر ، معدل خفض التيار المقدر 12-15٪.بالإشارة إلى GB / T16935.1 ، قم بتصحيح فجوة العزل وفقًا لذلك.
عادة ما تكون مسافة العزل بين أطراف الصمامات أكبر بكثير من فجوة العزل GB / T16935.1 والجدول A1 و A2 المطلوبة وفقًا للمعايير.باستثناء الصمامات الفردية ذات الحجم الأصغر ، لا حاجة للتحقق من فجوة العزل.
فجوة العزل بين حزام المصهر والهياكل الحية الأخرى ، وعلى الأرض ، يحتاج المستخدم إلى النظر في تأثير الارتفاع.
التعليمات
السؤال 1: كيف تختار المصهر؟
الإجابة: في البداية ، سوف نرسل لك نموذج طلب فعلي للعميل. بشكل عام ، نحتاج إلى مسح مجال التطبيق الخاص بك ، وتشغيل جهد التيار والتشغيل ، وطرق التثبيت ، ومتطلبات الشهادة ، ومتطلبات المعلمات الأخرى.
