تفاصيل المنتج:
|
| مواد: | سيراميك | اللون: | أبيض |
|---|---|---|---|
| التصنيف الحالي: | 5A ~ 800 أمبير | الفولطية: | AC / DC1000V |
| قدرة الانهيار: | AC100KA / DC30KA | نوع الحماية: | أر |
| طلب: | شاحن EV ، نظام تخزين الطاقة ، تخزين طاقة البطارية | ||
| تسليط الضوء: | فتيل حماية بطارية HEV,فتيل حماية بطارية ويلر,فتيل حماية بطارية M10 |
||

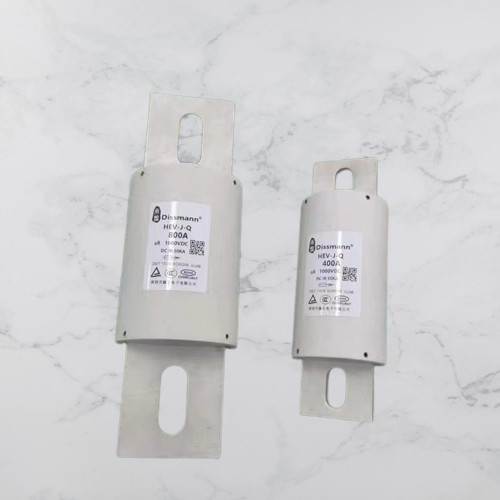

تستخدم فتيل HEV بشكل أساسي لحماية بطارية شاحن EV
ميزات وفوائد فتيل HEV
التصنيف الحالي: 5A ~ 800A
تصنيف الجهد: AC / DC1000V أو أقل
تصنيف المقاطعة: AC100KA / DC30KA عند 1000VDC / AC
ثابت الوقت: ≤15 مللي ثانية
الموافقات: UL248-20 ، ISO8820 ، JASO-D622 ، TUV
بيئي: متوافق مع RoHS
بلد المنشأ: الصين
بيانات ميزة الصمامات 300 أمبير
| نموذج | التصنيف الحالي (A) | 100٪ انخفاض الجهد (mv) | كود الحجم | تثبيت |
| HEV-JQ-300 | 300 | 298 | HF3 |
تصاعد الترباس M10 ، نوصي العزم: 21 نيوتن متر |
طلب
إنه مناسب للدائرة القصيرة والحماية الاحتياطية لأجهزة أشباه الموصلات مثل محولات التردد والمعدلات والمحولات وإمدادات الطاقة المختلفة ، فضلاً عن بطاريات الطاقة والمحركات والمكثفات والأسلاك وغيرها من المعدات والأجهزة.يتمتع هذا المنتج بخصائص جيدة ضد الاهتزاز ومثبطات اللهب ، وهو مناسب للتطبيقات في بيئات الاهتزازات مثل النقل بالسكك الحديدية والمركبات ذات المحركات. بطارية طاقة السيارة الهجينة ، توفير قواعد الصمامات المخصصة خصيصًا لبيئات السيارات القاسية.
أبعاد فتيل EV بالمليمتر
| كود الحجم | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
كود الحجم
HT1: 5A-80A ، Mouting bolt M8 عزم الدوران الموصى به 11N · m
HT2: 90A-150A ، Mouting bolt M8 عزم الدوران الموصى به 11N · m
HT3: 175A-325A ، Mouting bolt M10 عزم الدوران الموصى به 20N · m
HT4: 350A-500A ، Mouting bolt M10 عزم الدوران الموصى به 20N · m
HT5: 600A-800A ، Mouting bolt M12 عزم الدوران الموصى به 28N · m
التعليمات
سؤال:كيفية تحديد تيار المصهر؟
إجابه:بشكل عام ، سوف نحسب المصهر الحالي المقدر وفقًا لمرة ونصف من تيار التشغيل الفعلي للعميل.
