تفاصيل المنتج:
|
| اللون: | أبيض | مادة: | أنبوب الألياف |
|---|---|---|---|
| الفولطية: | تيار مستمر 1000 فولت | التصنيف الحالي: | 5A-800A |
| نوع الحماية: | أر | قدرة الانهيار: | AC100KA / DC30KA (ثابت الوقت ≤15 مللي ثانية） |
| تسليط الضوء: | DC1000V HEV Fuse,RS309-MM High Breaking Capacity Fuse |
||

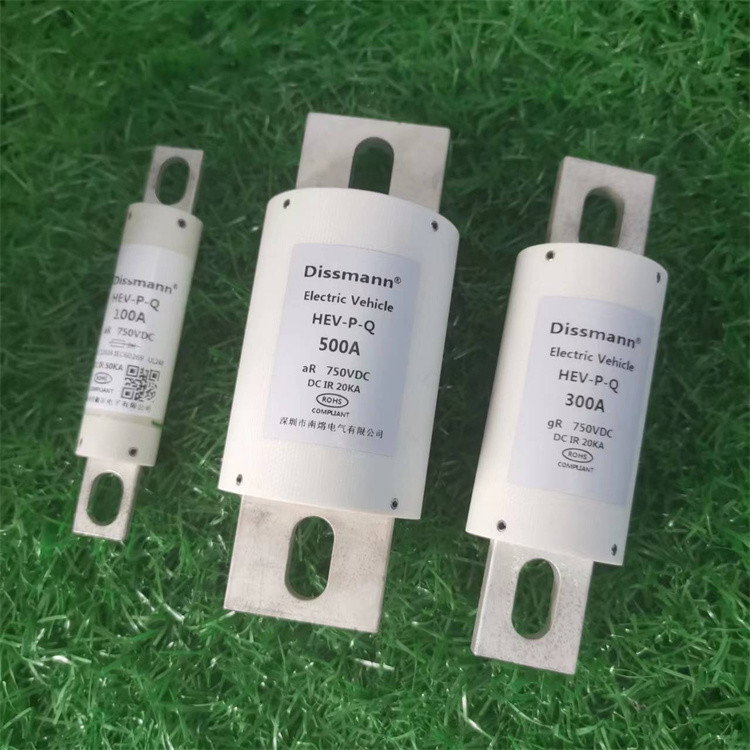

صمامات HEV في مختلف الأمبير 500 أمبير / 300/100 أمبير
المعلومات الأساسية لمصهر AC / DC1000V HEV:
الرسم الفيزيائي لأبعاد فتيل سلسلة HEV-JQ:
| كود الحجم | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| HEV-JQ | 1000VDC / AV (5A-800A) | يساوي SINOFUSE | ||||
| كود المنتج | التصنيف الحالي | I²t (A²Sec) | استهلاك الطاقة | كود الحجم | سلسلة RS309-MM فيوز | |
| أ | ما قبل القوس | المجموع | دبليو | |||
| HEV-JQ-5 | 5 أ | 20 | 115 | 1.8 | HF1 | RS30-MM-5A |
| HEV-JQ-10 | 10 أ | 30 | 170 | 2.2 | RS30-MM-10A | |
| HEV-JQ-15 | 15 أ | 48 | 220 | 3.1 | RS30-MM-15A | |
| HEV-JQ-20 | 20 أ | 72 | 360 | 3.6 | RS30-MM-20A | |
| HEV-JQ-25 | 25 أ | 85 | 510 | 4.2 | RS30-MM-25A | |
| HEV-JQ-30 | 30 أ | 110 | 830 | 5.1 | RS30-MM-30A | |
| HEV-JQ-35 | 35 أ | 180 | 1250 | 6.3 | RS30-MM-35A | |
| HEV-JQ-40 | 40 أ | 290 | 1650 | 7.8 | RS30-MM-40A | |
| HEV-JQ-45 | 45 أ | 350 | 1900 | 8.5 | RS30-MM-45A | |
| HEV-JQ-50 | 50 أ | 440 | 2450 | 10.0 | RS30-MM-50A | |
| HEV-JQ-60 | 60 أ | 600 | 3500 | 12.5 | RS30-MM-60A | |
| HEV-JQ-70 | 70 أ | 820 | 5500 | 14.0 | RS30-MM-70A | |
| HEV-JQ-80 | 80 أ | 1050 | 6500 | 16.0 | RS30-MM-80A | |
| HEV-JQ-90 | 90 أ | 1800 | 10500 | 17.0 | HF2 | RS30-MM-90A |
| HEV-JQ-100 | 100 أ | 2300 | 12000 | 18.0 | RS30-MM-100A | |
| HEV-JQ-125 | 125 أ | 3400 | 21000 | 20.0 | RS30-MM-125A | |
| HEV-JQ-150 | 150 أ | 4900 | 25500 | 27.0 | RS30-MM-150A | |
| HEV-JQ-175 | 175 أ | 9200 | 40000 | 30.0 | HF3 | RS30-MM-175A |
| HEV-JQ-200 | 200 أ | 15000 | 60000 | 32.0 | RS30-MM-200A | |
| HEV-JQ-225 | 225 أ | 19000 | 105000 | 40.0 | RS30-MM-225A | |
| HEV-JQ-250 | 250 أ | 24000 | 113000 | 47.0 | RS30-MM-250A | |
| HEV-JQ-275 | 275 أ | 25000 | 130000 | 49.0 | RS30-MM-275A | |
| HEV-JQ-300 | 300 أ | 26000 | 160000 | 52.0 | RS30-MM-300A | |
| HEV-JQ-325 | 325 أ | 33000 | 180000 | 55.0 | RS30-MM-325A | |
| HEV-JQ-350 | 350 أ | 42000 | 230000 | 60.0 | HF4 | RS30-MM-350A |
| HEV-JQ-400 | 400 أ | 71000 | 320000 | 65.0 | RS30-MM-400A | |
| HEV-JQ-450 | 450 أ | 78000 | 300000 | 80.0 | RS30-MM-450A | |
| HEV-JQ-500 | 500 أ | 105000 | 350000 | 95.0 | RS30-MM-500A | |
| HEV-JQ-600 | 600 أ | 163000 | 530000 | 105.0 | HF5 | RS30-MM-600A |
| HEV-JQ-700 | 700 أ | 320000 | 680000 | 155.0 | RS30-MM-700A | |
| HEV-JQ-800 | 800 أ | 420000 | 870000 | 185.0 | RS30-MM-800A | |
الشهادات التي حصلنا عليها:
شهادات UL و TUV و VDE و ASTA و PSB و CCC و CQC و IATF16949 و ISO9001-2015 و ROHS و Reach.ولدينا مختبر شهود تابع لجهة خارجية معتمد من UL & TUV. ، تمكننا من الحصول على UL & TUV بسرعة كبيرة (في غضون 15 يومًا).
