تفاصيل المنتج:
|
| مواد: | سيراميك | لون: | أبيض |
|---|---|---|---|
| إستعمال: | الجهد المنخفض / العالي ، السيارات ، شحن كومة | قدرة الانهيار: | 100 كيلو أمبير |
| الفولطية: | 500 ~ 1500 فولت | التصويت الحالي: | 5 ~ |
| اساسي: | IEC60269 ، UL248 ، توفالو | إصدار الشهادات: | UR,UL, TUV, RoHS, Reach |
| تسليط الضوء: | مصهرات سيراميك للسيارات سريعة المفعول,مصهرات سيراميك للسيارات 800A,مصهر 248 |
||

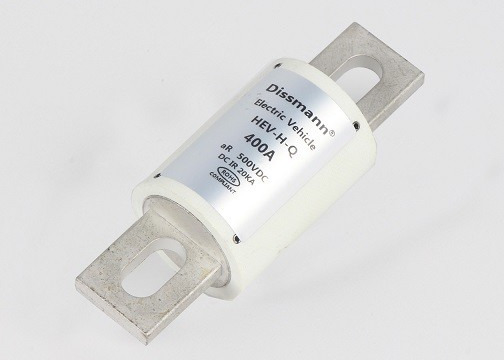

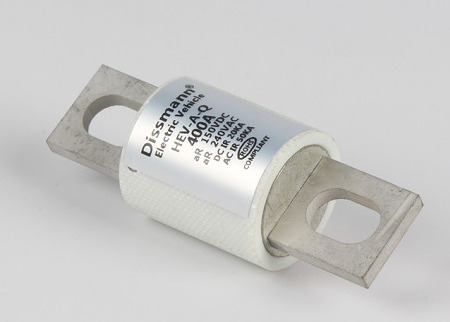

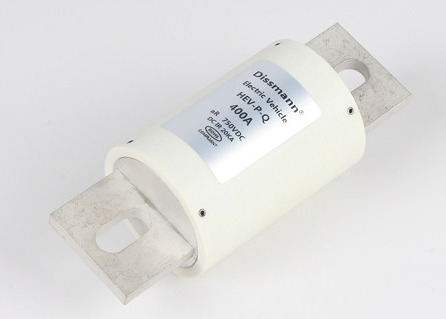

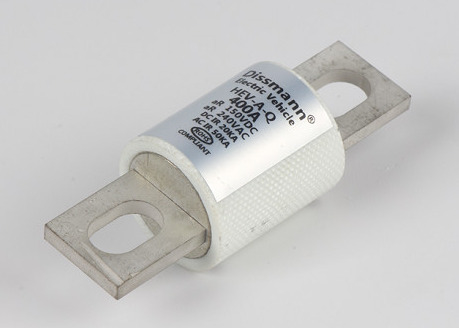

الصمامات ذات الجهد العالي UL قدرة كسر عالية فتيل HRC فتيل سريع المفعول
سلسلة HEV-HQ
| التصنيف الحالي | 5A-800A | قدرة المقاطعة | AC100kA |
| الفولطية | AC / DC500V | سعة أخرى | - |
| الشهادات | توفالو ، أور ، ماي ، سي سي سي | اعاق اللهب | UL94-V0 (غير قابل للاشتعال) |
| نوع الحماية | أر | حماية البيئة | بنفايات ، ريتش |
الأبعاد الكلية للمنتج (مم)
| كود الحجم | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HZ1 | 81 | 22 | 40 | 55 | 66.5 | 9 | 15 | 3.3 | 14.75 |
| HZ2 | 92.2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13.5 |
| HZ3 | 92.2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12.5 |
| هرتز 4 | 109 | 38 | 53 | 69 | 89.5 | 10.5 | 25 | 6 | 20.7 |
| هرتز 5 | 110 | 50 | 53 | 70.5 | 90 | 10.5 | 38 | 6 | 20.7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13.5 | 50 | 10 | 34 |
| هرتز 7 | 177 | 76 | 81.5 | 113.5 | 139 | 16 | 60 | 10 | 28.4 |
منحنى الخصائص الحالية
نوع المنتج
|
نموذج |
التصنيف الحالي (أ) |
I2t (A2s) |
تبديد الطاقة (ث) |
كود الحجم |
تثبيت |
|
| ما قبل القوس | بعد القوس | |||||
| HEV-HQ-35 | 35 أ | 33 | 145 | 8.5 | HZ1 |
يوصى بتركيب الترباس M8 بعزم الدوران 11N · m
|
| HEV-HQ-40 | 40 أ | 74 | 315 | 8 | ||
| HEV-HQ-45 | 45 أ | 100 | 430 | 8 | ||
| HEV-HQ-50 | 50 أ | 130 | 650 | 8.5 | ||
| HEV-HQ-60 | 60 أ | 200 | 880 | 10 | ||
| HEV-HQ-70 | 70 أ | 210 | 900 | 10.5 | HZ2 | |
| HEV-HQ-80 | 80 أ | 300 | 1360 | 12.5 | ||
| HEV-HQ-90 | 90 أ | 350 | 1500 | 15.5 | ||
| HEV-HQ-100 | 100 أ | 460 | 1950 | 17.5 | ||
| HEV-HQ-125 | 125 أ | 750 | 3430 | 26 | HZ3 | |
| HEV-HQ-150 | 150 أ | 1000 | 4450 | 31 | ||
| HEV-HQ-175 | 175 أ | 1400 | 6100 | 36 | ||
| HEV-HQ-200 | 200 أ | 1800 | 8300 | 41 | ||
| HEV-HQ-225 | 225 أ | 4600 | 23000 | 39 | هرتز 4 |
يوصى بتركيب الترباس M10 بعزم الدوران 20 نيوتن متر
|
| HEV-HQ-250 | 250 أ | 6250 | 32100 | 41 | ||
| HEV-HQ-275 | 275 أ | 7800 | 40000 | 46 | ||
| HEV-HQ-300 | 300 أ | 9600 | 49000 | 52 | ||
| HEV-HQ-325 | 325 أ | 13500 | 63000 | 54 | ||
| HEV-HQ-350 | 350 أ | 14000 | 72000 | 59 | ||
| HEV-HQ-400 | 400 أ | 18500 | 95500 | 66 | ||
| HEV-HQ-450 | 450 أ | 24000 | 125000 | 75 | هرتز 5 | |
| HEV-HQ-500 | 500 أ | 28500 | 147000 | 84 | ||
| HEV-HQ-600 | 600 أ | 40500 | 203000 | 108 | ||
| HEV-HQ-700 | 700 أ | 54000 | 295000 | 122 | HZ6 |
يوصى بتركيب الترباس M12 بعزم الدوران 28 نيوتن متر
|
| HEV-HQ-800 | 800 أ | 75000 | 406000 | 130 | ||
| HEV-HQ-1000 | 1000 أ | 90000 | 430000 | 146 | هرتز 7 | |
| HEV-HQ-1200 | 1200 أ | 120000 | 590000 | 180 | ||
تشريح المنتج
