تفاصيل المنتج:
|
| مادة:: | أنابيب الألياف | لون:: | أبيض |
|---|---|---|---|
| الفولطية:: | 500VAC / 440VDC | التصنيف الحالي:: | 250 أ |
| قدرة الكسر:: | AC120KA / DC50KA | اساسي:: | UL248-13 、 IEC60269.4 |
| استعمال:: | السيارات ذات الجهد العالي ، كومة الشحن ، محسن الطاقة | كلمة رئيسية ：: | NH نوع الصمامات |
| تسليط الضوء: | 250A NH Type HRC Fuse,NH Type HRC Fuse,NH High Breaking Capacity Fuse |
||

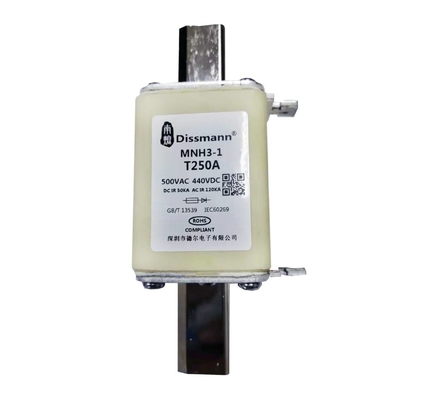

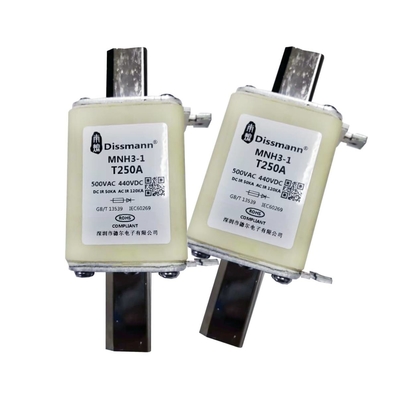

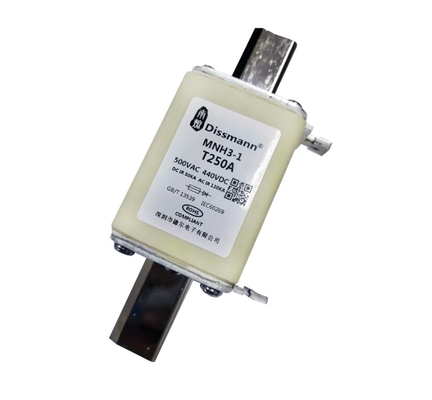

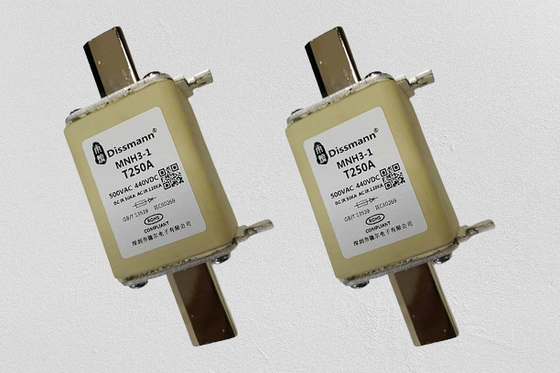

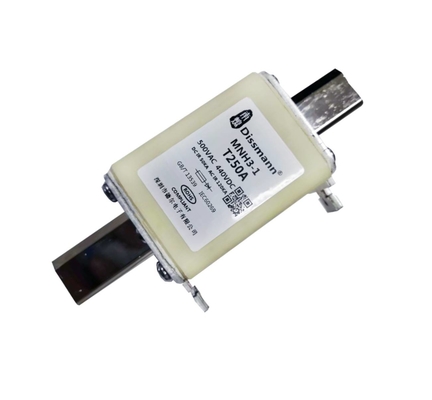

NH Type Fuse High Breaking Capacity Fuse
مواد:
Noumenon: أنبوب ليفي
دبابيس: سبيكة
سمات:
NH نوع الصمامات
أنواع كثيرة من NH Type Fuse
التصنيف الحالي: 250A
تصنيف الجهد: 500VAC / 440VDC
قدرة الكسر: AC120KA / DC50KA
عرض المنتج:
|
الفولطية
|
AC500V / DC440V أو أقل |
اكتب الحماية
|
أر |
| التصنيف الحالي | 6A-630A |
قدرة الانهيار
|
AC500V / 120kA DC440V / 50kA (ثابت الزمن15-20 مللي ثانية) |
|
يفي بالمتطلبات
|
UL248-13 ، IEC60269.4 توجيه الاتحاد الأوروبي وروش |
ملاحظات
|
الأبعاد الكلية للمنتج (مم)
| MNH3-00 | MNH3-1 | MNH3-2 | MNH3-3 | |
| أ 1 | 7.85 ± 1.5 | 135 ± 2.5 | 150 ± 2.5 | 150 ± 2.5 |
| أ20-5 | 54 | 72 | 72 | 72 |
| a3 | 45 ± 1.5 | 62 ± 2.5 | 62 ± 2.5 | 62 ± 2.5 |
| f (ماكس) | 15 | 15 | 15 | 18 |
| ب ± 0.2 | 15 | 20 | 25 | 32 |
| e1 ± 3 | 57 | 62 | 72 | 82 |
| ه 2 | 29 ± 1 | 48 ± 2 | 58 ± 2 | 67 ± 3 |
نوع المنتج
| نموذج | التصنيف الحالي | أنا²ر (أ²س) | تبديد الطاقة | كود الحجم | |
| ما قبل القوس | المجموع | ||||
| MNH3-00-T6A | 6 | 14 | 137 | 1.7 | 0 |
| MNH3-00-T10A | 10 | 60 | 280 | 2 | |
| MNH3-00-T16A | 16 | 280 | 960 | 3.1 | |
| MNH3-00-T20A | 20 | 580 | 2200 | 3.3 | |
| MNH3-00-T25A | 25 | 1050 | 3900 | 3.5 | |
| MNH3-00-T32A | 32 | 2050 | 5900 | 4.1 | |
| MNH3-00-T40A | 40 | 3800 | 9700 | 4.9 | |
| MNH3-00-T50A | 50 | 5200 | 13500 | 5.3 | |
| MNH3-00-T63A | 63 | 6600 | 20500 | 6.3 | |
| MNH3-00-T80A | 80 | 10500 | 30500 | 6.9 | |
| MNH3-00-T100A | 100 | 19500 | 59000 | 8.5 | |
| MNH3-00-T125A | 125 | 39500 | 119000 | 9.5 | |
| MNH3-00-T160A | 160 | 72000 | 192000 | 11.5 | |
| MNH3-1-T80A | 80 | 9900 | 29800 | 7.8 | 1 |
| MNH3-1-T100A | 100 | 19000 | 55000 | 9.6 | |
| MNH3-1-T125A | 125 | 39000 | 11800 | 11.5 | |
| MNH3-1-T160A | 160 | 69000 | 185000 | 12.8 | |
| MNH3-1-T200A | 200 | 119000 | 260000 | 15 | |
| MNH3-1-T224A | 224 | 169000 | 390000 | 17 | |
| MNH3-1-T250A | * 250 | 240000 | 498000 | 20 | |
| MNH3-2-T125A | 125 | 39000 | 118000 | 12 | 2 |
| MNH3-2-T160A | 160 | 68000 | 175000 | 13.5 | |
| MNH3-2-T200A | 200 | 99000 | 250000 | 16 | |
| MNH3-2-T224A | 224 | 155000 | 380000 | 17.5 | |
| MNH3-2-T250A | * 250 | 220000 | 485000 | 21 | |
| MNH3-2-T300A | 300 | 340000 | 750000 | 24 | |
| MNH3-2-T315A | 315 | 380000 | 860000 | 25 | |
| MNH3-2-T355A | 355 | 525000 | 1170000 | 28 | |
| MNH3-3-T400A | 400 | 720000 | 1550000 | 31 | |
| MNH3-3-T315A | 315 | 380000 | 860000 | 25 | 3 |
| MNH3-3-T355A | 355 | 510000 | 1150000 | 29 | |
| MNH3-3-T400A | * 400 | 720000 | 1650000 | 31 | |
| MNH3-3-T425A | 425 | 885000 | 1980000 | 34 | |
| MNH3-3-T500A | * 500 | 1240000 | 2950000 | 38 | |
| MNH3-3-T630A | 630 | 1820000 | 5300000 | 44 | |
