تفاصيل المنتج:
|
| مواد: | أنابيب الألياف | لون: | اللون البيج |
|---|---|---|---|
| الفولطية: | 600 فولت تيار مستمر | التصنيف الحالي: | 1000 أ |
| قدرة الانهيار: | 50 كيلو | اساسي: | IEC60269 ، UL248 |
| إستعمال: | حماية الزائد ، محطة الشحن | الكلمة الرئيسية: | NH نوع HRC فيوز |
| تسليط الضوء: | 50kA NH Type HRC Fuse,UL248 NH Type HRC Fuse,فتيل حراري hrc 100 أمبير |
||

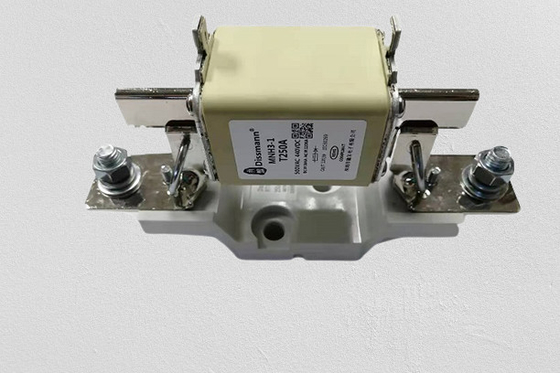

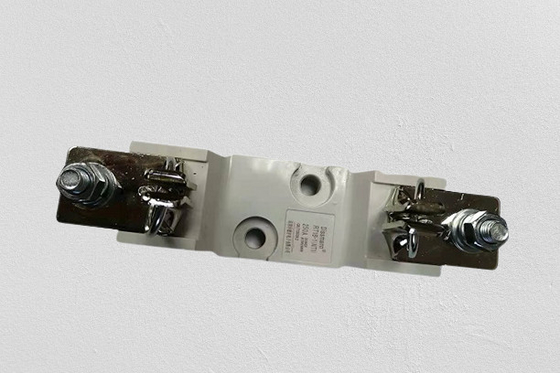

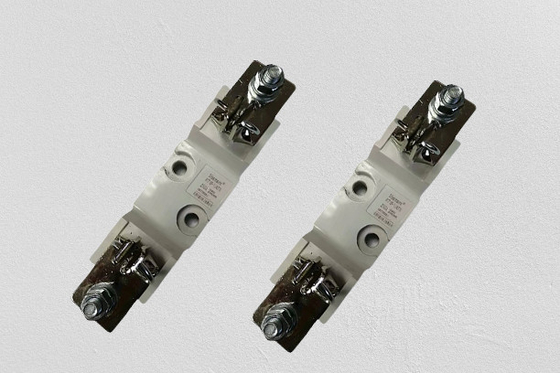

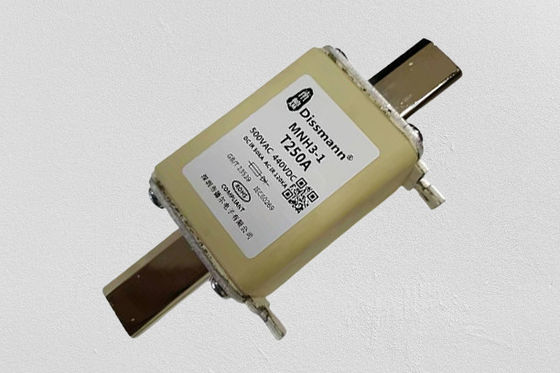

NH Type HRC Fuse نماذج متعددة حرارية 100a 250a 300a فيوز وقاعدة فيوز
مواد:
Noumenon: أنبوب ليفي
دبابيس: سبيكة
سمات:
فتيل ذو قدرة كسر عالية
أنواع كثيرة من فتيل قدرة كسر عالية
التصنيف الحالي: 6A-630A
تصنيف الجهد: AC500V / DC440V أو أقل
قدرة الكسر:AC500V / 120kA DC440V / 50kA
عرض المنتج:
|
الفولطية |
AC500V / DC440V |
اكتب الحماية |
أر |
| التصنيف الحالي | 6A-630A |
قدرة الانهيار |
AC500V / 120kA DC440V / 50kA (ثابت الزمن15-20 مللي ثانية) |
|
يفي بالمتطلبات |
UL248-13 ، IEC60269.4 توجيه الاتحاد الأوروبي وروش |
ملاحظات |
الأبعاد الكلية للمنتج (مم)
| MNH3-00 | MNH3-1 | MNH3-2 | MNH3-3 | |
| أ 1 | 7.85 ± 1.5 | 135 ± 2.5 | 150 ± 2.5 | 150 ± 2.5 |
| أ20-5 | 54 | 72 | 72 | 72 |
| a3 | 45 ± 1.5 | 62 ± 2.5 | 62 ± 2.5 | 62 ± 2.5 |
| f (ماكس) | 15 | 15 | 15 | 18 |
| ب ± 0.2 | 15 | 20 | 25 | 32 |
| e1 ± 3 | 57 | 62 | 72 | 82 |
| ه 2 | 29 ± 1 | 48 ± 2 | 58 ± 2 | 67 ± 3 |
نوع المنتج من فيوز EV
| نموذج | التصنيف الحالي | أنا2ر (ا2س) | تبديد الطاقة | كود الحجم | |
| 总 | |||||
| MNH3-00-T6A | 6 | 14 | 137 | 1.7 | 0 |
| MNH3-00-T10A | 10 | 60 | 280 | 2 | |
| MNH3-00-T16A | 16 | 280 | 960 | 3.1 | |
| MNH3-00-T20A | 20 | 580 | 2200 | 3.3 | |
| MNH3-00-T25A | 25 | 1050 | 3900 | 3.5 | |
| MNH3-00-T32A | 32 | 2050 | 5900 | 4.1 | |
| MNH3-00-T40A | 40 | 3800 | 9700 | 4.9 | |
| MNH3-00-T50A | 50 | 5200 | 13500 | 5.3 | |
| MNH3-00-T63A | 63 | 6600 | 20500 | 6.3 | |
| MNH3-00-T80A | 80 | 10500 | 30500 | 6.9 | |
| MNH3-00-T100A | 100 | 19500 | 59000 | 8.5 | |
| MNH3-00-T125A | 125 | 39500 | 119000 | 9.5 | |
| MNH3-00-T160A | 160 | 72000 | 192000 | 11.5 | |
| MNH3-1-T80A | 80 | 9900 | 29800 | 7.8 | 1 |
| MNH3-1-T100A | 100 | 19000 | 55000 | 9.6 | |
| MNH3-1-T125A | 125 | 39000 | 11800 | 11.5 | |
| MNH3-1-T160A | 160 | 69000 | 185000 | 12.8 | |
| MNH3-1-T200A | 200 | 119000 | 260000 | 15 | |
| MNH3-1-T224A | 224 | 169000 | 390000 | 17 | |
| MNH3-1-T250A | * 250 | 240000 | 498000 | 20 | |
| MNH3-2-T125A | 125 | 39000 | 118000 | 12 | 2 |
| MNH3-2-T160A | 160 | 68000 | 175000 | 13.5 | |
| MNH3-2-T200A | 200 | 99000 | 250000 | 16 | |
| MNH3-2-T224A | 224 | 155000 | 380000 | 17.5 | |
| MNH3-2-T250A | * 250 | 220000 | 485000 | 21 | |
| MNH3-2-T300A | 300 | 340000 | 750000 | 24 | |
| MNH3-2-T315A | 315 | 380000 | 860000 | 25 | |
| MNH3-2-T355A | 355 | 525000 | 1170000 | 28 | |
| MNH3-3-T400A | 400 | 720000 | 1550000 | 31 | |
| MNH3-3-T315A | 315 | 380000 | 860000 | 25 | 3 |
| MNH3-3-T355A | 355 | 510000 | 1150000 | 29 | |
| MNH3-3-T400A | * 400 | 720000 | 1650000 | 31 | |
| MNH3-3-T425A | 425 | 885000 | 1980000 | 34 | |
| MNH3-3-T500A | * 500 | 1240000 | 2950000 | 38 | |
| MNH3-3-T630A | 630 | 1820000 | 5300000 | 44 | |
وصف المنتج
سلسلة الصمامات هذه مناسبة للتيار المتردد 50 هرتز ، الفولتية المقدرة إلى 660 فولت ، التيار المقنن إلى 1000 ألف لتر ، تستخدم بشكل أساسي في التركيب الكهربائي لحماية الدائرة الكهربائية من الحمل الزائد والقصيرة (gG / GL) ؛ قد تشتق أيضًا لحماية جهاز أشباه الموصلات وأخرى مجموعة كاملة من الدارة الكهربية (aR) وكذلك المحرك الكهربائي من ماس كهربائى (aM).لقد قام بتصنيف قدرة كسر هذه السلسلة من الصمامات إلى 120KA. تتوافق هذه السلسلة من الصمامات مع المعيار الوطني GB13539 ومعيار اللجنة الكهربائية الدولية IEC60269.
