تفاصيل المنتج:
|
| مواد: | سيراميك | لون: | أبيض |
|---|---|---|---|
| الفولطية: | 1000 فولت تيار مستمر | التصنيف الحالي: | 250 أ |
| قدرة الانهيار: | AC100KA 、 DC20KA | اساسي: | UL248-20 、 ISO8820 、 JASO-D622 、 ROHs |
| إستعمال: | نظام تخزين الطاقة ، PV ، العاكس | الكلمة الرئيسية: | فتيل نظام تخزين الطاقة |
| تسليط الضوء: | تيار مستمر DC20KA عالي الجهد,فتيل نظام تخزين الطاقة Dissmann,فتيل نظام تخزين الطاقة الخزفي |
||

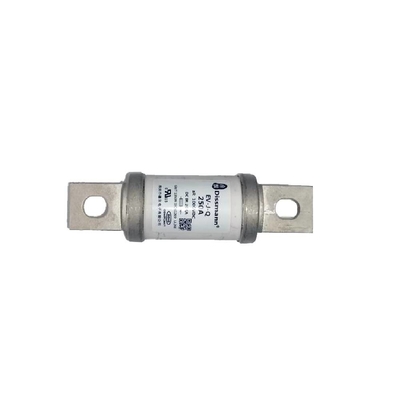

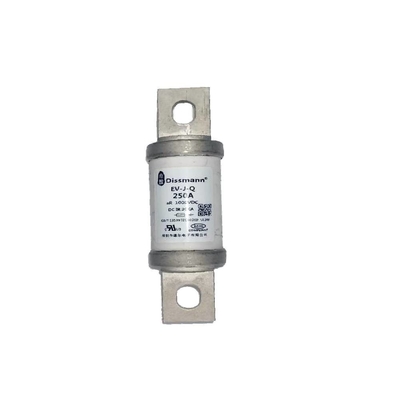

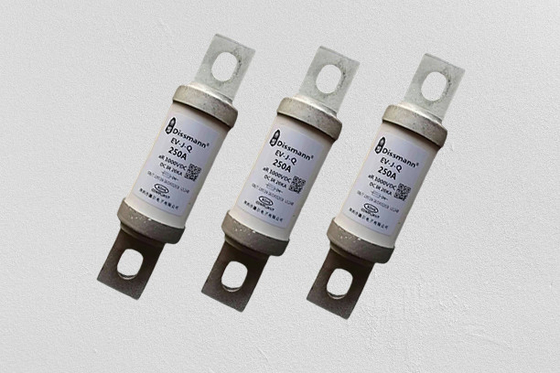

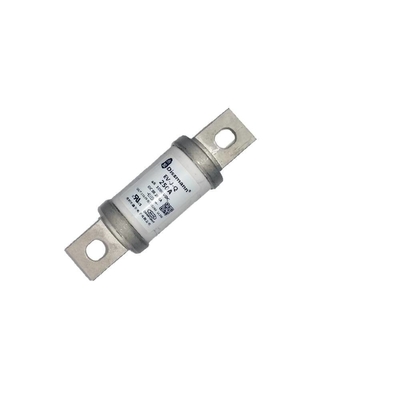

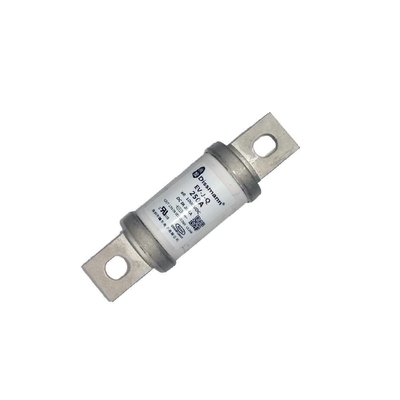

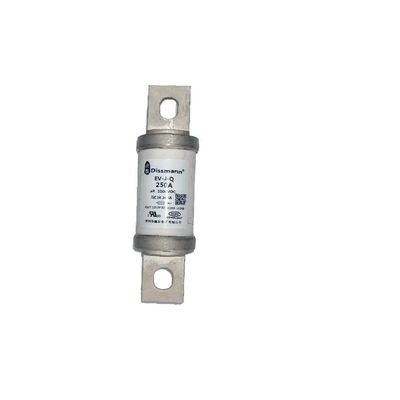

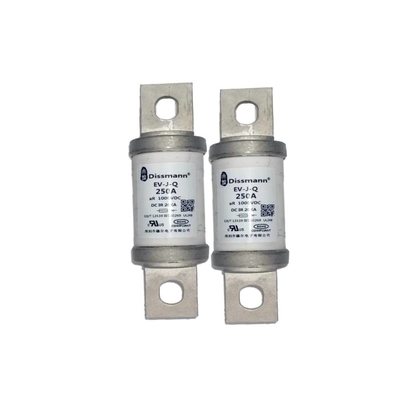

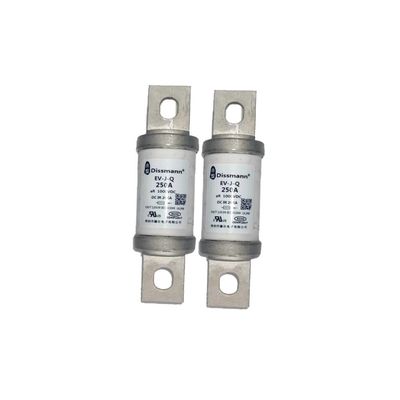

نظام تخزين الطاقة فيوز EV Fuse High Voltaeg DC Fuse DC20 KA Fuse
مواد:
نعمينون: سيراميك
دبابيس: سبيكة نحاسية
عرض المنتج:
|
الفولطية 额定 电压 |
AC / DC1000V |
اكتب الحماية 保护 类别 |
أر |
| التصنيف الحالي 额定 电流 | 10A-800A |
قدرة الانهيار 分 断 能力 |
AC100KA ، DC20KA |
|
يفي بالمتطلبات 符合 要求 |
UL248-20 ، ISO8820 ، JASO-D622 ، 欧盟 和 بنفايات 指令 |
ملاحظات 备注 |
ماي |
产品 外形 尺寸 (مم) / الأبعاد الكلية للمنتج (مم)
| 型号 | 尺寸 代码 | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| EV-JQ | VJ1 | 116 | 30.4 | 75.5 | 97 | 9 | 25 | 4 | 13 |
| VJ2 | 139.75 | 37.3 | 75.75 | 108.75 | 11 | 25 | 6 | 15 | |
| VJ3-1 | 148 | 53.5 | 90.1 | 117.9 | 12.5 | 40 | 8 | 20 | |
| VJ3-2 | 173 | 53.5 | 114.7 | 143 | 12.5 | 40 | 6 | 20 |
产品 型号/نوع المنتج
| نموذج 型号 | التصنيف الحالي 额定 电流 A | I²t (A²) |
استهلاك الطاقة 功率 损耗 دبليو |
رمز الحجم 尺寸 代码 |
تثبيت 安装 | |
| 弧 前 | 熔断 | |||||
| EV-JQ-30 | 30 | 120 | 850 | 5.0 | VJ1 |
يوصى بتركيب الترباس M8 بعزم الدوران 11N · m 安装 螺栓 M8 推荐 扭矩 11N · م |
| EV-JQ-40 | 40 | 300 | 1700 | 7.5 | ||
| EV-JQ-50 | 50 | 450 | 2500 | 10.0 | ||
| EV-JQ-60 | 60 | 620 | 3600 | 12.5 | ||
| EV-JQ-70 | 70 | 850 | 5600 | 14 | ||
| EV-JQ-80 | 80 | 1100 | 6600 | 15.5 | ||
| EV-JQ-90 | 90 | 1850 | 10600 | 17 | ||
| EV-JQ-100 | 100 | 2300 | 12000 | 18 | ||
| EV-JQ-125 | 125 | 3400 | 21000 | 20 | ||
| EV-JQ-150 | 150 | 4800 | 25000 | 25 | ||
| EV-JQ-175 | 175 | 9200 | 40000 | 30 | VJ2 |
يوصى بتركيب الترباس M10 بعزم الدوران 20 نيوتن متر 安装 螺栓 M10 推荐 扭矩 20N · م |
| EV-JQ-200 | 200 | 15000 | 60000 | 34 | ||
| EV-JQ-225 | 225 | 19000 | 105000 | 40 | ||
| EV-JQ-250 | 250 | 23500 | 113000 | 43 | ||
| EV-JQ-275 | 275 | 24800 | 128000 | 48 | ||
| EV-JQ-300 | 300 | 26000 | 155000 | 52 | ||
| EV-JQ-325 | 325 | 32700 | 175000 | 56 | ||
| EV-JQ-350 | 350 | 40000 | 223000 | 60 | VJ3-1 |
يوصى بتركيب الترباس M12 بعزم الدوران 28 نيوتن متر 安装 螺栓 M12 推荐 扭矩 28N · م |
| EV-JQ-400 | 400 | 56000 | 290000 | 65 | ||
| EV-JQ-450 | 450 | 78000 | 390000 | 80 | ||
| EV-JQ-500 | 500 | 105000 | 490000 | 90 | ||
| EV-JQ-600 | 600 | 165000 | 560000 | 105 | VJ3-2 | |
| EV-JQ-800 | 800 | 420000 | 870000 | 175 | ||
