تفاصيل المنتج:
|
| مواد: | سيراميك | لون: | أبيض |
|---|---|---|---|
| التصنيف الحالي: | 20A-100A | الفولطية: | 80VDC-1000VDC |
| قدرة الانهيار: | DC33KA | الكلمة الرئيسية: | فتيل الطاقة الشمسية الكهروضوئية |
| تسليط الضوء: | 10 * 38 صمامات شمسية كهروضوئية,صمامات أسطوانية للطاقة الشمسية الكهروضوئية,صمامات خرطوشة شمسية كهروضوئية |
||

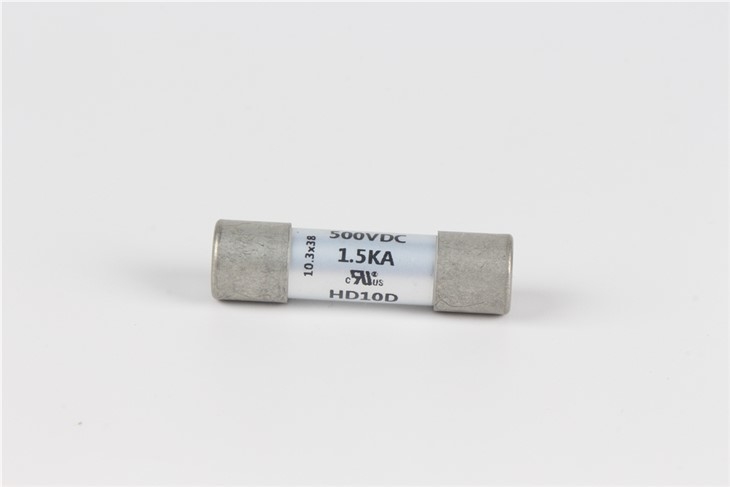

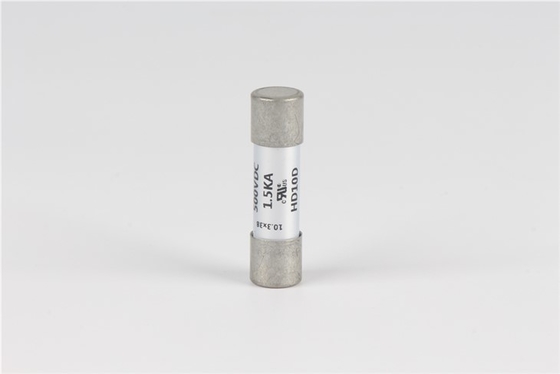

10 * 38mm 500VAC الشمسية الكهروضوئية خرطوشة الصمامات
1. المعلومات الأساسية:
التصنيف الحالي: 20A-100A
الفولطية المقدرة: 80VDC-1000VDC
قدرة الانهيار: AC33KA
تلبية المتطلبات: UL248 و IEC60127 و EU و ROSHS Detective
2- المعايير المطبقة:
تتوافق منتجات سلسلة 2.1HD10X مع المعيار ذي الصلة UL248.
3.مواد المنتج:
|
مكون |
مواد |
كمية |
|
الأسلاك |
سبائك الفضة والنحاس |
1 |
|
قبعة |
سبائك النحاس المطلية بالقصدير |
2 |
|
الجسم |
أنبوب سيراميك |
1 |
|
حشو |
فتيل الرمل |
مقدار |
4-البيانات الفنية:
|
رقم القطعة |
التصنيف الحالي (أمبير) |
تكاملات الطاقة أنا2تي (أ2س) |
| HD10X-1A | 1 | 0.371 |
| HD10X-1.5A | 1.5 | 0.835 |
| HD10X-2A | 2 | 4.09 |
| HD10X-3A | 3 | 10 |
| HD10X-5A | 5 | 38.4 |
| HD10X-6.3A | 6.3 | 71.4 |
5.بعد المنتج:
6- العروض الكهربائية
6.1 ، حالة الاختبار
يتم إجراء جميع الاختبارات الكهربائية في درجة حرارة محيطة تبلغ 25 ± 3.لا يُسمح بتغير درجة الحرارة المحيطة بأكثر من 5 درجات مئوية أثناء الاختبار ، ويجب أن تكون ضمن هذه الحدود.
6.2 ، اختبار قدرة التصنيف الحالي
عندما يرتبط المصهر بـ 100٪ ضعف التيار المقنن للظروف التي تم اختبارها ، لا ينبغي فصل الدائرة خلال 4 ساعات ، ولا يذوب المصهر حاليًا ، ولا يتم كسر الأنبوب.
6.3 ، خاصية الانحناء المسبق للوقت الحالي ج
عندما يمر التيار في الجدول التالي من المصهر ، يجب أن يكون وقت فتحه وفقًا للمتطلبات الواردة في الجدول التالي ، أي وقت الانحناء المسبق.علاوة على ذلك ، لن يحدث أي تلف في أنبوب المصهر أو تحطم الغطاء.
| 熔断 电流 /٪ من التصنيف الحالي | 熔断 时间 / وقت الفتح |
| 200٪ | ＜ 2 دقيقة |
7 ، تفاصيل التعبئة
7.1 ، كمية التعبئة
10 قطعة لكل صندوق صغير داخلي ، 10 قطعة صندوق صغير لكل صندوق كبير داخلي.
ب: 10 مربع كبير داخلي لكل.
ج: كل صندوق صغير به ملصق تغليف صغير ، كل صندوق به ملصق تغليف واحد ، كل صندوق به تقرير فحص صادر.
ملاحظة: هذه الحزمة للإشارة فقط ، والتعبئة الفعلية هي المعيار.
7.2 ، يجب أن تتم التعبئة بحيث لا تمتص المنتجات الرطوبة أو تتلف أثناء النقل أو التخزين.
