تفاصيل المنتج:
|
| مواد: | سيراميك | اللون: | أبيض |
|---|---|---|---|
| التصنيف الحالي: | 5A-800A | الفولطية: | 1000 فولت تيار مستمر |
| نوع الحماية: | AR | قدرة الانهيار: | AC100KA / DC30KA |
| التثبيت: | بولت على | تلبية متطلبات: | UL248-20 、 ISO8820 、 JASO-D622 、 محقق الاتحاد الأوروبي وبنفايات |
| تسليط الضوء: | فتيل جهد عالي 1000VDC,وصلة فتيل سيراميك Hv,وصلة فتيل ألياف Hv |
||

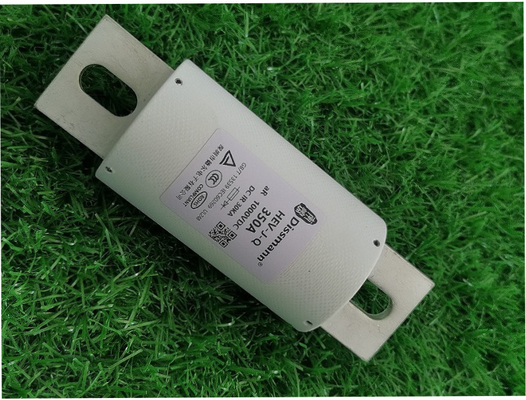

مزود فيوز HEV معتمد من TUV في الصين
مواصفات المنتج
| مواد |
الجسم: الألياف القبعات: سبائك النحاس المحطة الطرفية: سبائك النحاس |
| صفة مميزة | استخدم في السيارات الكهربائية لوحات حماية الشحن |
| مقاطعة التقييم | AC100KA / DC30KA عند 1000 فولت تيار مستمر |
| امبير رعينج | 5A-800A |
| الجهد (DC) | 1000 فولت تيار مستمر |
| الجهد (AC) | 1000 فولت تيار متردد |
| شروط الاستخدام المسموح بها | -40 ℃ ～ 120 ℃ |
| علامة خضراء | بنفايات |
| موافقات السلامة | توفالو |
تطبيق فتيل HEV
يتم استخدام فتيل HEV هذا على نطاق واسع في السيارات والشاحنات والحافلات ومعدات النقل على الطرق الوعرة لحماية الكابلات والأسلاك والمكونات الكهربائية التي توفر الطاقة الكهربائية لتشغيل الأضواء والسخانات وتكييف الهواء وأجهزة الراديو ونوافذ الطاقة وغيرها من الملحقات الكهربائية.كما أنها تستخدم في السيارات الكهربائية والهجينة ومجموعة متنوعة من التطبيقات الإلكترونية.
المعايير ذات الصلة
يلبي فتيل سلسلة HEV هذا متطلبات UL-248-20 و ISO8820 و JASO-D622 و EU و RoHS ، إلخ.
أبعاد فتيل HEV ، اختر البعد وفقًا للتيار المقدر.
| كود الحجم | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
HF1: HEV-JQ 5A ~ 80A
HF2: HEV-JQ 90A ~ 150A
HF3: HEV-JQ 175A ~ 325A
HF4: HEV-JQ 350A ~ 500A
HF5: HEV-JQ 600A ~ 800 أمبير
يتوفر حجم HF1 و HF2 في الترباس المتصاعد M8 عزم الدوران الموصى به 11N · m (النطاق الحالي 5A ~ 150A)
يتوفر حجم HF3 و HF4 في الترباس المتصاعد M10 عزم الدوران الموصى به 20N · m (النطاق الحالي 175A ~ 500A)
يتوفر حجم HF5 في تصاعد الترباس M12 عزم الدوران المقترح 28N · m (النطاق الحالي من 600A ~ 800A)
مادة فتيل HEV
مادة بوبي الرئيسية هي أنبوب ليفي ، وسلك المصهر يتكون من النحاس أو الفضة والغطاء النهائي مصنوع من طلاء قصدير سبائك النحاس.
التعليمات
السؤال 1: كيف تختار المصهر؟
الإجابة: في البداية ، سوف نرسل لك نموذج طلب فعلي للعميل. بشكل عام ، نحتاج إلى مسح مجال التطبيق الخاص بك ، وتشغيل جهد التيار والتشغيل ، وطرق التثبيت ، ومتطلبات الشهادة ، ومتطلبات المعلمات الأخرى.
