تفاصيل المنتج:
|
| مواد: | سيراميك | اللون: | أبيض |
|---|---|---|---|
| التصنيف الحالي: | 5A-800A | الفولطية: | 1000 فولت تيار مستمر |
| نوع الحماية: | AR | قدرة الانهيار: | AC100KA / DC30KA |
| التثبيت: | بولت على | تلبية متطلبات: | UL248-20 、 ISO8820 、 JASO-D622 、 محقق الاتحاد الأوروبي وبنفايات |
| تسليط الضوء: | فتيل إلكتروني 800 أمبير,فتيل ذو قدرة كسر عالية TUV,فتيل ذو قدرة كسر عالية من السيراميك |
||
قدرة كسر عالية الصين المورد مع 20 عاما من الخبرة
معلومات المنتج الأساسية
الفولطية المقدرة: DC1000V أو أقل
التصنيف الحالي: 300A
فئة الحماية: aR
قدرة التكسير: DC30kA (ثابت الوقت 15 مللي ثانية)
نوع التركيب: متوفر في الترباس
الامتثال بنفايات
تطبيق فتيل HEV
يتم استخدام فتيل HEV هذا على نطاق واسع في السيارات والشاحنات والحافلات ومعدات النقل على الطرق الوعرة لحماية الكابلات والأسلاك والمكونات الكهربائية التي توفر الطاقة الكهربائية لتشغيل الأضواء والسخانات وتكييف الهواء وأجهزة الراديو ونوافذ الطاقة وغيرها من الملحقات الكهربائية.كما أنها تستخدم في السيارات الكهربائية والهجينة ومجموعة متنوعة من التطبيقات الإلكترونية.

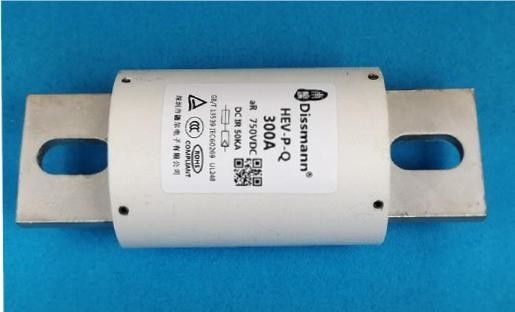

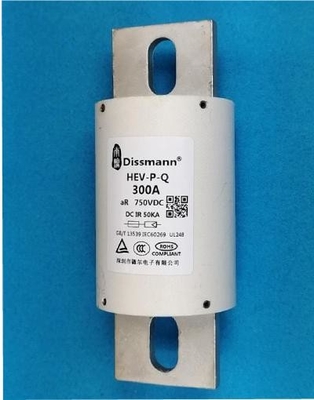

هيكل فتيل HEV
هذه السلسلة من المنتجات عبارة عن صمامات ذات أنبوب دائري متصلة بمسامير ، تتميز بخصائص الحجم الصغير ، والنفخ السريع ، وانخفاض I2t ، والموثوقية العالية. أنبوب الصهر مع ذوبان مقطع عرضي متغير مصنوع من الفضة النقية بنسبة 99.99٪. مصنوع من أنبوب ليفي ، وسلك الصهر من النحاس أو الفضة ، وسطح التلامس عبارة عن طلاء من سبائك النحاس بالقصدير ، وأنبوب الصهر مملوء برمل الكوارتز عالي النقاء المعالج كيميائيًا والمواد الكيميائية المعالجة بشكل خاص كوسيط إطفاء القوس.
المعايير ذات الصلة
يلبي فتيل سلسلة HEV هذا متطلبات UL-248-20 و ISO8820 و JASO-D622 و EU و RoHS ، ومعيار TUV المعتمد وما إلى ذلك.
أبعاد فتيل HEV ، اختر البعد وفقًا للتيار المقدر.
| نموذج | التصنيف الحالي(أ) | 100٪ انخفاض الجهد (mv) | كود الحجم | تثبيت |
| HEV-JQ-300 | 300 | 298 | HF3 |
تصاعد الترباس M10 ، يوصي عزم الدوران: 21 نيوتن متر |
| كود الحجم | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| كود الحجم | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
HF1: HEV-JQ 5A ~ 80A
HF2: HEV-JQ 90A ~ 150A
HF3: HEV-JQ 175A ~ 325A
HF4: HEV-JQ 350A ~ 500A
HF5: HEV-JQ 600A ~ 800 أمبير
يتوفر حجم HF1 و HF2 في الترباس المتصاعد M8 عزم الدوران الموصى به 11N · m (النطاق الحالي 5A ~ 150A)
يتوفر حجم HF3 و HF4 في الترباس المتصاعد M10 عزم الدوران الموصى به 20N · m (النطاق الحالي 175A ~ 500A)
يتوفر حجم HF5 في تصاعد الترباس M12 عزم الدوران المقترح 28N · m (النطاق الحالي من 600A ~ 800A)
مادة فتيل HEV
مادة بوبي الرئيسية هي أنبوب ليفي ، وسلك المصهر يتكون من النحاس أو الفضة والغطاء النهائي مصنوع من طلاء قصدير سبائك النحاس.
التعليمات
السؤال 1: كيف تختار المصهر؟
الإجابة: في البداية ، سوف نرسل لك نموذج طلب فعلي للعميل. بشكل عام ، نحتاج إلى مسح مجال التطبيق الخاص بك ، وتشغيل جهد التيار والتشغيل ، وطرق التثبيت ، ومتطلبات الشهادة ، ومتطلبات المعلمات الأخرى.
