تفاصيل المنتج:
|
| الفولطية: | DC500V / AC690 | التصنيف الحالي: | 400A-1250A |
|---|---|---|---|
| نوع الحماية: | أر | قدرة الانهيار: | DC50KA (الوقت الفوري 10ms) |
| المواد الرئيسية: | سيراميك | طلب: | صناعة المنتجات الإلكترونية بأكملها |
| تسليط الضوء: | 400A عالية كسر قدرة الصمامات,1250A السيراميك السيارات الصمامات |
||
تم استخدام فتيل الأنبوب الخزفي على نطاق واسع في صناعة المنتجات الإلكترونية بأكملها نظرًا لقدرته الممتازة على التكسير ووظيفة مقاومة الانفجار.المادة الرئيسية هي السيراميك ، وهو أكثر أمانًا من الأنابيب الزجاجية التقليدية.
فيما يلي عدة أنواع مختلفة من الصمامات الخزفية التي ينتجها مصهر Dissamnn:

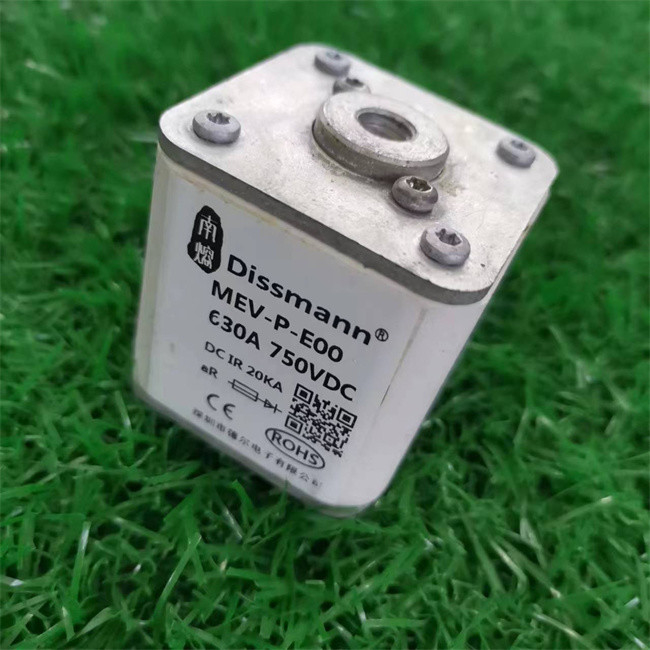

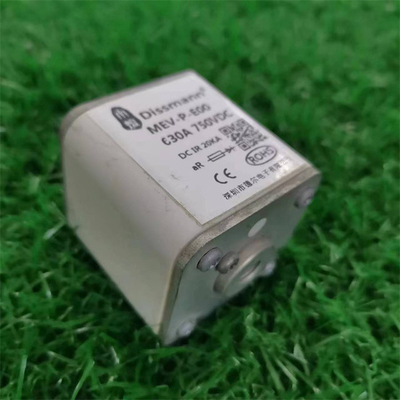

1.750VDC مربع فتيل السيراميك MEV:MEV-P-E00
|
نموذج |
كود المنتج |
التصنيف الحالي أ |
I²t (A²Sec) |
استهلاك الطاقة دبليو |
|
| ما قبل القوس | مجموع | ||||
| MEV-N-E00 | MEV-N-E00-40 | 40 أ | 40 | 270 | 9 |
| MEV-N-E00-50 | 50 أ | 77 | 515 | 11 | |
| MEV-N-E00-63 | 63 أ | 115 | 770 | 14 | |
| MEV-N-E00-80 | 80 أ | 185 | 1250 | 18 | |
| MEV-N-E00-100 | 100 أ | 360 | 2450 | 21 | |
| MEV-N-E00-125 | 125 أ | 550 | 3700 | 26 | |
| MEV-N-E00-160 | 160 أ | 1100 | 7500 | 30 | |
| MEV-N-E00-200 | 200 أ | 2200 | 15000 | 35 | |
| MEV-N-E00-250 | 250 أ | 4200 | 28500 | 40 | |
| MEV-N-E00-315 | 315 أ | 7000 | 46500 | 50 | |
| MEV-N-E00-350 | 350 أ | 10000 | 68500 | 55 | |
| MEV-N-E00-400 | 400 أ | 15000 | 105000 | 60 | |
| MEV-N-E00-450 | 450 أ | 21000 | 140000 | 65 | |
| MEV-N-E00-500 | 500 أ | 27000 | 180000 | 70 | |
| MEV-N-E00-550 | 550 أ | 34000 | 230000 | 75 | |
| MEV-N-E00-630 | 630 أ | 48500 | 325000 | 80 | |
2.فتيل سلسلة HEN الخزفي الأسطواني 500VDC:HEN-HQ
فتيل سلسلة HEN سيراميك أسطواني 500VDC
| كود الحجم | ± 0.3 | ب ± 0.5 | ج ± 0.5 | د ± 0.3 | E ± 0.5 | م |
| HN1 | 53 | 45 | 31 | 20 | 7 | م 6 |
| HM1 | 53 | 45 | 31 | 20 | 7 | م 8 |
| HN2 | 53 | 45 | 37 | 24 | 7 | م 6 |
| HM2 | 53 | 45 | 37 | 24 | 7 | م 8 |
|
نموذج |
التصنيف الحالي |
أنا2ر (ا2س) |
تبديد الطاقة دبليو |
كود الحجم |
ثَبَّتَ |
|
| ما قبل القوس | الانصهار | |||||
| HEN-HQ-N200 | 200 أ | 6000 | 20400 | 23 | HN1 |
يوصى بتركيب الترباس M6 بعزم الدوران 6N · m |
| HEN-HQ-N225 | 225 أ | 9200 | 30500 | 25 | ||
| HEN-HQ-N250 | 250 أ | 11500 | 40000 | 27 | ||
| HEN-HQ-N275 | 275 أ | 14800 | 50000 | 29 | ||
| HEN-HQ-N300 | 300 أ | 17000 | 60000 | 30 | ||
| HEN-HQ-N325 | 325 أ | 19200 | 73500 | 32 | ||
| HEN-HQ-N350 | 350 أ | 22000 | 86500 | 34 | ||
| HEN-HQ-N375 | 375 أ | 25200 | 102000 | 36 | ||
| HEN-HQ-N400 | 400 أ | 30000 | 117000 | 37 | ||
| HEN-HQ-N450 | 450 أ | 56500 | 322000 | 40 |
HN2 |
|
| HEN-HQ-N500 | 500 أ | 87000 | 365000 | 44 | ||
| HEN-HQ-N550 | 550 أ | 115000 | 410000 | 47 | ||
| HEN-HQ-N630 | 630 أ | 150000 | 512000 | 50 | ||
| HEN-HQ-M200 | 200 أ | 6000 | 20400 | 23 |
HM1 |
يوصى بتركيب الترباس M8 بعزم الدوران 12 نيوتن متر |
| HEN-HQ-M225 | 225 أ | 9200 | 30500 | 25 | ||
| HEN-HQ-M250 | 250 أ | 11500 | 40000 | 27 | ||
| HEN-HQ-M275 | 275 أ | 14800 | 50000 | 29 | ||
| HEN-HQ-M300 | 300 أ | 17000 | 60000 | 30 | ||
| HEN-HQ-M325 | 325 أ | 19200 | 73500 | 32 | ||
| HEN-HQ-M350 | 350 أ | 22000 | 86500 | 34 |
HM2 |
|
| HEN-HQ-M375 | 375 أ | 25200 | 102000 | 36 | ||
| HEN-HQ-M400 | 400 أ | 30000 | 117000 | 37 | ||
| HEN-HQ-M450 | 450 أ | 56500 | 322000 | 40 | ||
| HEN-HQ-M500 | 500 أ | 87000 | 365000 | 44 | ||
| HEN-HQ-M550 | 550 أ | 115000 | 410000 | 47 | ||
| HEN-HQ-M630 | 630 أ | 150000 | 512000 | 50 | ||
3.فتيل سلسلة 750VDC Ceramic MEV:MEV-P-C20
فتيل 750VDC من السيراميك MEV
| نموذج | كود المنتج | التصنيف الحالي أ |
أنا²t(أ²) | استهلاك الطاقة دبليو |
|
| ما قبل القوس | الانصهار | ||||
| MEV-P-C20 | MEV-P-C20-16 | 16 | 7.2 | 48 | 5.5 |
| MEV-P-C20-20 | 20 | 11.5 | 78 | 7 | |
| MEV-P-C20-25 | 25 | 19 | 130 | 9 | |
| MEV-P-C20-32 | 32 | 40 | 270 | 10 | |
| MEV-P-C20-40 | 40 | 69 | 460 | 12 | |
| MEV-P-C20-50 | 50 | 115 | 770 | 15 | |
| MEV-P-C20-63 | 63 | 215 | 1450 | 16 | |
| MEV-P-C20-80 | 80 | 380 | 2550 | 19 | |
| MEV-P-C20-100 | 100 | 695 | 4650 | 24 | |
| MEV-P-C20-125 | 125 | 1200 | 8500 | 28 | |
| MEV-P-C20-160 | 160 | 2300 | 16000 | 32 | |
| MEV-P-C20-200 | 200 | 4200 | 28000 | 37 | |
| MEV-P-C20-250 | 250 | 7750 | 51500 | 42 | |
| MEV-P-C20-315 | 315 | 12000 | 80500 | 52 | |
| MEV-P-C20-350 | 350 | 14500 | 98500 | 58 | |
| MEV-P-C20-400 | 400 | 19500 | 133000 | 67 | |
4.فتيل سلسلة 750VDC Ceramic HD14P:HD14P-30
750VDC السيراميك سلسلة HD14P الصمامات
| نموذج |
التصنيف الحالي أ |
الفولطية الخامس |
قدرة الكسر |
| HD14S.J05 | 10A ～ 150A | 400 فولت من التيار المتردد | 6KA |
| HD14H.J05 | 10A ～ 150A | 500Vac |
5.فتيل 1000VDC Ceramic10x38 PV: HD10PV.J03
1000VDC السيراميك 10x38 PV الصمامات
| نموذج |
التصنيف الحالي أ |
الفولطية الخامس |
قدرة الكسر |
مادة الجسم |
| HD10PV.J01 / HD10PV.J03 / HD10PV.J04 | 1 أ ～ 40 أ | 1000Vac / تيار مستمر | 1.5 كيلو |
سيراميك / ألياف زجاجية |
| HD10P.J01 / HD10P.J03 / HD10P.J04 | 1 أ ～ 40 أ | 750 فولت تيار متردد / د | 1.5 كيلو | |
| HD10V.J01 / HD10V.J03 / HD10V.J04 | 1A ～ 50A | 700Vac / DC | 6KA | |
| HD10D.J01 / HD10D.J03 / HD10D.J04 | 1A ～ 50A | 500Vac / دس | 6KA | |
| HD10C / HD10C.J01 / HD10C.J03 / HD10C.J04 | 30 ألف ～ 100 ألف | 400 فولت تيار مستمر | 1.5 كيلو |
سيراميك |
| HD10X / HD10X.J01 / HD10X.J03 / HD10X.J04 | 30 ألف ～ 100 ألف | 500Vac | 1.5 كيلو | |
| HL10L1 / HL10L1.J01 / HL10L1.J03 / HL10L1.J04 | 30 ألف ～ 100 ألف | 200 فولت تيار مستمر | 1.5 كيلو | |
| HL10L2 / HL10L2.J01 / HL10L2.J03 / HL10L2.J04 | 30 ألف ～ 100 ألف | 100 فولت تيار مستمر | 1.5 كيلو | |
| HL10L / HL10L.J01 / HL10L.J02 / HL10L.J03 / HL10L.J04 | 30 ألف ～ 100 ألف | 80 فولت تيار مستمر | 1.5 كيلو | |
| HDQ10C / HDQ10C.J01 / HDQ10C.J03 / HDQ10C.J04 | 30 ألف ～ 100 ألف | 400 فولت تيار مستمر | 1.5 كيلو |
الألياف الزجاجية |
| HDQ10X / HDQ10X.J01 / HDQ10X.J03 / HDQ10X.J04 | 30 ألف ～ 100 ألف | 500Vac | 1.5 كيلو | |
| HLQ10L1 / HLQ10L1.J01 / HLQ10L1.J03 / HLQ10L1.J04 | 30 ألف ～ 100 ألف | 200 فولت تيار مستمر | 1.5 كيلو | |
| HLQ10L2 / HLQ10L2.J01 / HLQ10L2.J03 / HLQ10L2.J04 | 30 ألف ～ 100 ألف | 100 فولت تيار مستمر | 1.5 كيلو | |
| HLQ10L / HLQ10L.J01 / HLQ10L.J03 / HLQ10L.J04 | 30 ألف ～ 100 ألف | 80 فولت تيار مستمر | 1.5 كيلو |
