تفاصيل المنتج:
|
| مادة:: | سيراميك | لون:: | أبيض |
|---|---|---|---|
| استعمال:: | BDU ، PDU ، البطارية ، التحكم الكهربائي | الفولطية:: | 500VDC |
| التصويت الحالي:: | 150 أ | الكلمة الرئيسية: | فتيل السيارات |
| تسليط الضوء: | PDU فتيل قدرة كسر عالية,فتيل 500VDC قدرة كسر عالية,فتيل كهربائي سيراميك 150A |
||

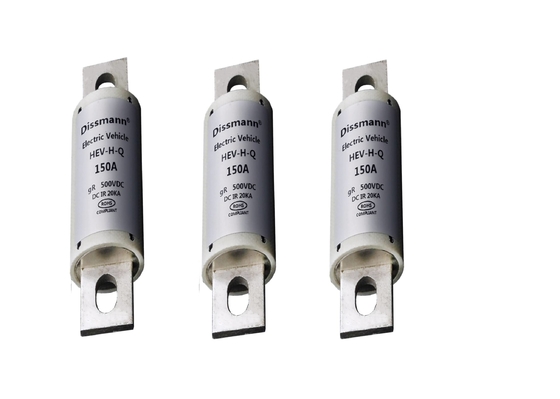

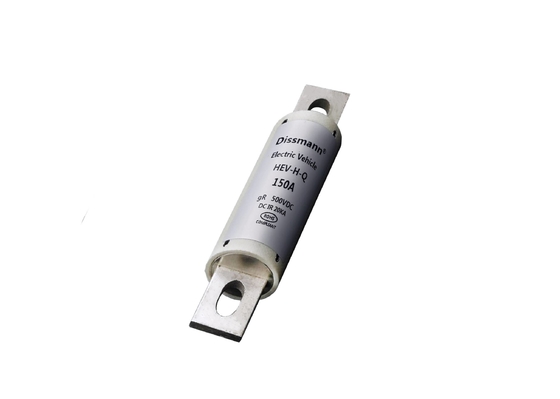

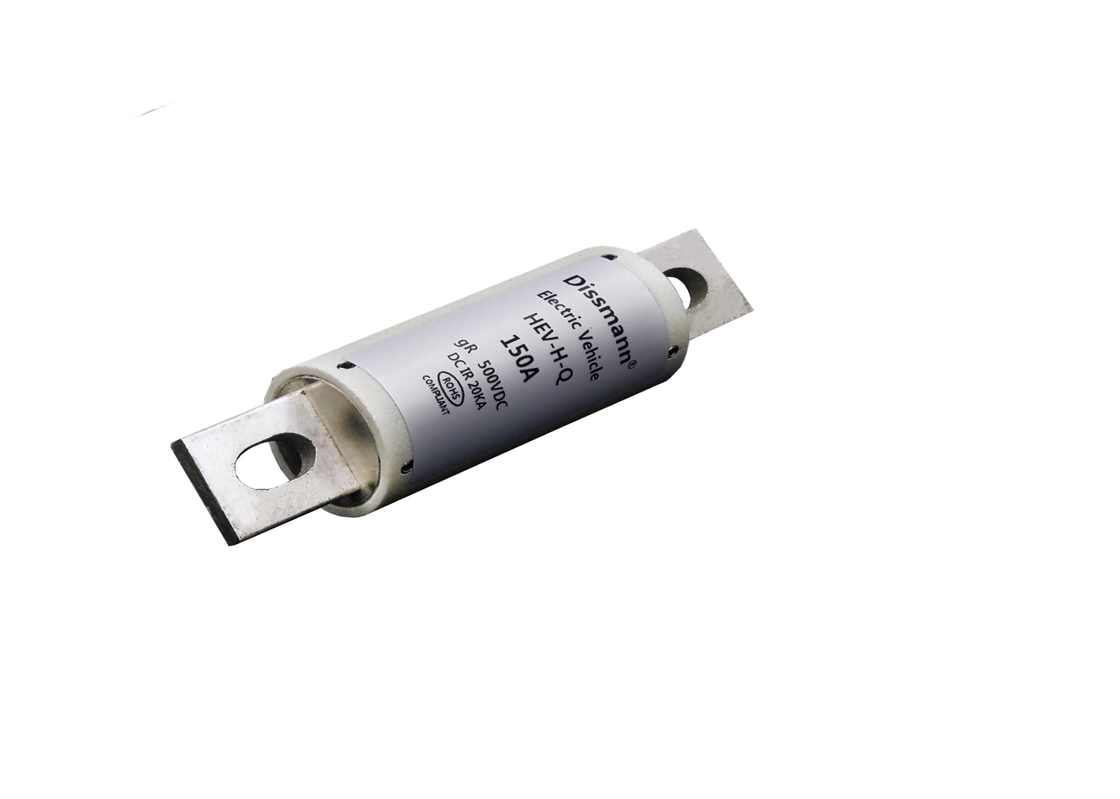

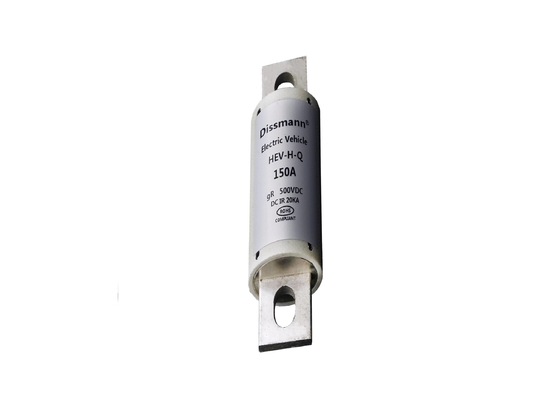

الطاقة الكهربائية الجديدة فيوز السيارات الصمامات الكهربائية
تفاصيل المنتج:
تصاعد الترباس ، اختياري للتثبيت الأخرى
الامتثال لتوجيهات RoHS
التصنيف الحالي: - 150 أمبير
الفولطية المقدرة: - 500V DC
قدرة التكسير: 20 كيلو أمبير
التعبئة:
وزن القطعة: 246 ± 5 جرام
أبعاد الكرتونة: L.274 * W.225 * H.230mm
أبعاد الصندوق الداخلي: L.225 * W.140 * H.50mm
الوزن الصافي / الكرتونة: 12.3 كجم
الوزن الإجمالي / الكرتونة: 13.5 كجم
أبعاد الكرتون: 14180 سم 3
عرض المنتج
|
الفولطية |
AC / DC500V أو أقل |
اكتب الحماية |
أر |
| التصنيف الحالي | 5A-800A |
قدرة الانهيار
|
AC100KA ، DC50KA (ثابت الوقت 15 مللي ثانية) |
|
يفي بالمتطلبات |
UL248-20 ، ISO8820 ، JASO-D622 ، توجيه الاتحاد الأوروبي و RoHS |
ملاحظات
|
- |
الأبعاد الكلية للمنتج (مم)
|
كود الحجم |
أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HZ1 | 81 | 22 | 40 | 55 | 66.5 | 9 | 15 | 3.3 | 14.75 |
| HZ2 | 92.2 | 25 | 53 | 68 | 77 | 9 | 18 | 3.2 | 13.5 |
| HZ3 | 92.2 | 33 | 53 | 68 | 75 | 9 | 22 | 5 | 12.5 |
| هرتز 4 | 109 | 38 | 53 | 69 | 89.5 | 10.5 | 25 | 6 | 20.7 |
| هرتز 5 | 110 | 50 | 53 | 70.5 | 90 | 10.5 | 38 | 6 | 20.7 |
| HZ6 | 161 | 63 | 53 | 87 | 126 | 13.5 | 50 | 10 | 34 |
| هرتز 7 | 177 | 76 | 81.5 | 113.5 | 139 | 16 | 60 | 10 | 28.4 |
منحنى الخصائص الحالية
نوع المنتج
|
نموذج |
التصنيف الحالي ( أ ) |
أنا2ر (ا2س) |
تبديد الطاقة (ث) |
كود الحجم |
تثبيت |
|
| ما قبل القوس | بعد القوس | |||||
| HEV-HQ-35 | 35 أ | 33 | 145 | 8.5 | HZ1 |
يوصى بتركيب الترباس M8 بعزم الدوران 11N · m |
| HEV-HQ-40 | 40 أ | 74 | 315 | 8 | ||
| HEV-HQ-45 | 45 أ | 100 | 430 | 8 | ||
| HEV-HQ-50 | 50 أ | 130 | 650 | 8.5 | ||
| HEV-HQ-60 | 60 أ | 200 | 880 | 10 | ||
| HEV-HQ-70 | 70 أ | 210 | 900 | 10.5 | HZ2 | |
| HEV-HQ-80 | 80 أ | 300 | 1360 | 12.5 | ||
| HEV-HQ-90 | 90 أ | 350 | 1500 | 15.5 | ||
| HEV-HQ-100 | 100 أ | 460 | 1950 | 17.5 | ||
| HEV-HQ-125 | 125 أ | 750 | 3430 | 26 | HZ3 | |
| HEV-HQ-150 | 150 أ | 1000 | 4450 | 31 | ||
| HEV-HQ-175 | 175 أ | 1400 | 6100 | 36 | ||
| HEV-HQ-200 | 200 أ | 1800 | 8300 | 41 | ||
| HEV-HQ-225 | 225 أ | 4600 | 23000 | 39 | هرتز 4 |
يوصى بتركيب الترباس M10 بعزم الدوران 20 نيوتن متر |
| HEV-HQ-250 | 250 أ | 6250 | 32100 | 41 | ||
| HEV-HQ-275 | 275 أ | 7800 | 40000 | 46 | ||
| HEV-HQ-300 | 300 أ | 9600 | 49000 | 52 | ||
| HEV-HQ-325 | 325 أ | 13500 | 63000 | 54 | ||
| HEV-HQ-350 | 350 أ | 14000 | 72000 | 59 | ||
| HEV-HQ-400 | 400 أ | 18500 | 95500 | 66 | ||
| HEV-HQ-450 | 450 أ | 24000 | 125000 | 75 | هرتز 5 | |
| HEV-HQ-500 | 500 أ | 28500 | 147000 | 84 | ||
| HEV-HQ-600 | 600 أ | 40500 | 203000 | 108 | ||
| HEV-HQ-700 | 700 أ | 54000 | 295000 | 122 | HZ6 |
يوصى بتركيب الترباس M12 بعزم الدوران 28 نيوتن متر
|
| HEV-HQ-800 | 800 أ | 75000 | 406000 | 130 | ||
| HEV-HQ-1000 | 1000 أ | 90000 | 430000 | 146 | هرتز 7 | |
| HEV-HQ-1200 | 1200 أ | 120000 | 590000 | 180 | ||
