تفاصيل المنتج:
|
| مواد: | سيراميك | اللون: | أبيض |
|---|---|---|---|
| التصنيف الحالي: | 5A-800A | الفولطية: | AC / DC1000V |
| مقاطعة التقييم: | MustafaHosny اللهم امين | نوع الحماية: | AR |
| تسليط الضوء: | فتيل خرطوشة سيراميك 5A,فتيل خرطوشة سيراميك شاحن EV,فيوز سيراميك للسيارات 8005A |
||
أفضل مصنع فتيل شاحن EV في الصين
الغرض من شاحن المركبات الكهربائية
تعتبر الصمامات الخاصة بالتطبيقات في المركبات الكهربائية (EV) أو Hybrid EV جديدة نسبيًا في الصناعة ويمكن اعتبارها منتجًا متقاطعًا بين الصمامات ذات الجهد المنخفض وصمامات السيارات. توفر صمامات EV حماية عالية الأداء للتيار المستمر لأنظمة المحرك والأجهزة المساعدة والبطارية.تتوفر الصمامات أيضًا كحلول مخصصة للجهد العالي والتصنيفات الحالية.

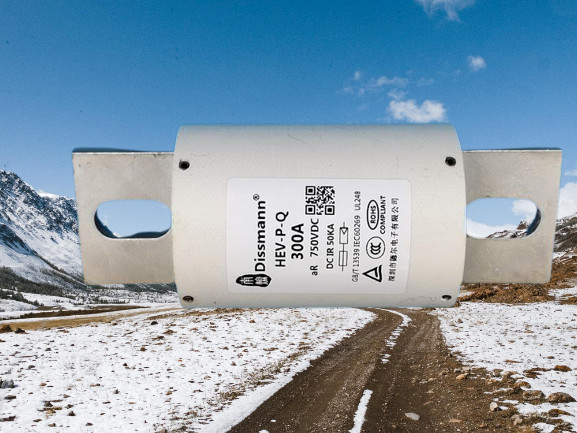

هيكل فتيل شاحن EV
إن أنابيب الصمامات للسيارات الكهربائية مصنوعة من مواد خزفية مقاومة لدرجات الحرارة العالية ، والتي تتميز بمقاومة عالية للنار وصلابة صلبة.
يتم غلق المصهور في أنبوب صهر بحيث يصبح 99.99٪ من الفضة النقية مقطعًا عرضيًا متغيرًا ذائبة.يتم تعبئة أنبوب الصهر برمل الكوارتز عالي النقاء المعالج كيميائياً والمواد الكيميائية المعالجة خصيصاً للقوس لإخماد التكتل.
بعد المنتج لمصهر HEV ، اختر الحجم وفقًا للتيار المقدر.
| كود البعد | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| نموذج | التصنيف الحالي | أنا2ر (ا2س) | تبديد الطاقة | كود الحجم | تثبيت | |
| ما قبل القوس | المجموع | |||||
| HEV-JQ-5 | 5 أ | 20 | 115 | 1.8 | HF1 | يوصى بتركيب الترباس M8 بعزم الدوران 11N · m |
| HEV-JQ-10 | 10 أ | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15 أ | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20 أ | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25 أ | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30 أ | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35 أ | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40 أ | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45 أ | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50 أ | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60 أ | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70 أ | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80 أ | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90 أ | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100 أ | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125 أ | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150 أ | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175 أ | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200 أ | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225 أ | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250 أ | 24000 | 113000 | 47 | يوصى بتركيب الترباس M10 بعزم الدوران 20 نيوتن متر | |
| HEV-JQ-275 | 275 أ | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300 أ | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325 أ | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350 أ | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400 أ | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450 أ | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500 أ | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600 أ | 163000 | 530000 | 105 | HF5 | يوصى بتركيب الترباس M12 بعزم الدوران 28 نيوتن متر |
| HEV-JQ-700 | 700 أ | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800 أ | 420000 | 870000 | 185 | ||
كمية التغليف
HF4: وصلتا فتيل لكل صندوق بلاستيكي.
كل صندوق طويل معبأ بصندوق بلاستيكي واحد ، بإجمالي وصلتي فتيل ، وحجم الصندوق الطويل بطول 156 مم × عرض 120 مم × ارتفاع 54 مم.
يحتوي كل صندوق كبير على 20 صندوقًا شريطيًا طويلًا ، بإجمالي 40 وصلة مصهر ، وحجم الصندوق الكبير هو 342 مم طولًا × 258 مم عرضًا × ارتفاع 285 مم.
شروط التثبيت
ظروف العمل العادية
أ) يتم تركيب المصهر بشكل منفصل في الهواء الطبيعي بدون تهوية.باستثناء أسلاك التوصيل ، لا توجد أجزاء أخرى مولدة للحرارة أو أجزاء تبديد الحرارة في حدود 1 متر.
ب) يجب أن تضمن محطة توصيل الصمامات اتصالًا كهربائيًا مستقرًا وموثوقًا به.يجب ألا تؤثر مقاومة التلامس بشكل كبير على تشغيل المصهر.
ج) يمكن تركيب المصهر رأسيًا أو أفقيًا أو غير مباشر.إذا كنت تعتمد على ضغط الزنبرك لضمان التوصيل الكهربائي للمصهر ، فيجب عليك اختيار مكان مناسب أثناء التثبيت لتجنب الآثار السلبية للجاذبية والاهتزاز على التوصيل الكهربائي.
التعليمات:
السؤال 1: ما هي حالة اختبار الصمامات لديك؟
الإجابة 1: تم اختبار المصهر الخاص بنا في ظروف درجة حرارة 25 ± 5 درجة مئوية في المختبر.
