تفاصيل المنتج:
|
| مواد: | سيراميك | اللون: | أبيض |
|---|---|---|---|
| التصنيف الحالي: | 5A-800A | الفولطية: | AC / DC1000V |
| مقاطعة التقييم: | MustafaHosny اللهم امين | نوع الحماية: | AR |
| تسليط الضوء: | CCC High Voltage Fuse,800A White Ceramic Fuse,ESS White Ceramic Fuse |
||
ارتفاع تصنيع فتيل شاحن EV الحاليفي الصين
المعلومات الأساسية لشاحن المركبات الكهربائية
يتوافق الصمامات السريعة والأبعاد والأداء: GB13539 ، IEC60269 ، UL248
الفولطية المقدرة: DC1000V أو أقل
التصنيف الحالي: 300A
فئة الحماية: aR
قدرة التكسير: DC30kA (ثابت الوقت 15 مللي ثانية)
تطبيق فتيل HEV
| جزء | مواد |
| سلك المصهر | النحاس أو الفضة |
| غطاء النهاية | طلاء القصدير سبائك النحاس |
| ساق الصمامات | طلاء القصدير سبائك النحاس |
| جسم الفتيل | أنبوب سيراميك |
| حشو | رمل الكوارتز |

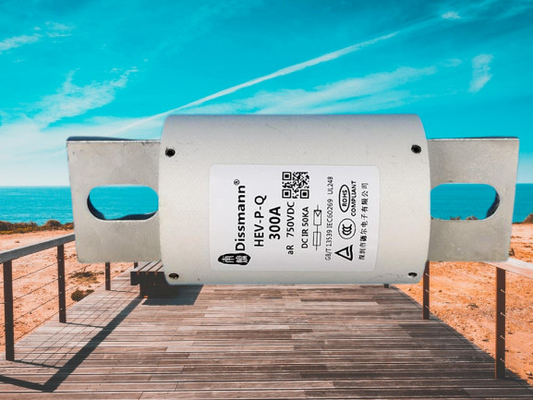

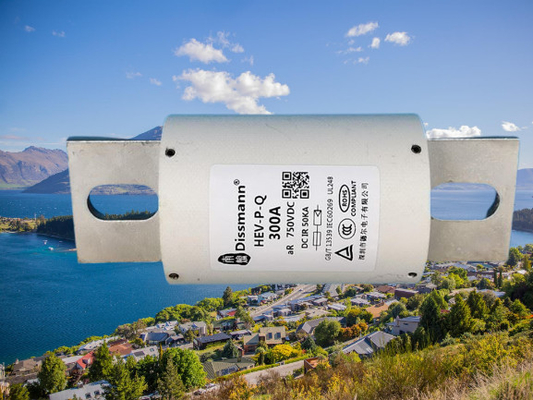

هيكل فتيل شاحن EV
إن أنابيب الصمامات للسيارات الكهربائية مصنوعة من مواد خزفية مقاومة لدرجات الحرارة العالية ، والتي تتميز بمقاومة عالية للنار وصلابة صلبة.
يتم غلق المصهور في أنبوب صهر بحيث يصبح 99.99٪ من الفضة النقية مقطعًا عرضيًا متغيرًا ذائبة.يتم تعبئة أنبوب الصهر برمل الكوارتز عالي النقاء المعالج كيميائياً والمواد الكيميائية المعالجة خصيصاً للقوس لإخماد التكتل.
بعد المنتج لمصهر HEV ، اختر الحجم وفقًا للتيار المقدر.
| كود البعد | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
| نموذج | التصنيف الحالي | أنا2ر (ا2س) | تبديد الطاقة | كود الحجم | تثبيت | |
| ما قبل القوس | المجموع | |||||
| HEV-JQ-5 | 5 أ | 20 | 115 | 1.8 | HF1 | يوصى بتركيب الترباس M8 بعزم الدوران 11N · m |
| HEV-JQ-10 | 10 أ | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15 أ | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20 أ | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25 أ | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30 أ | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35 أ | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40 أ | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45 أ | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50 أ | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60 أ | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70 أ | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80 أ | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90 أ | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100 أ | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125 أ | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150 أ | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175 أ | 9200 | 40000 | 30 | HF3 | |
| HEV-JQ-200 | 200 أ | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225 أ | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250 أ | 24000 | 113000 | 47 | يوصى بتركيب الترباس M10 بعزم الدوران 20 نيوتن متر | |
| HEV-JQ-275 | 275 أ | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300 أ | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325 أ | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350 أ | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400 أ | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450 أ | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500 أ | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600 أ | 163000 | 530000 | 105 | HF5 | يوصى بتركيب الترباس M12 بعزم الدوران 28 نيوتن متر |
| HEV-JQ-700 | 700 أ | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800 أ | 420000 | 870000 | 185 | ||
كمية التغليف
HF4: وصلتا فتيل لكل صندوق بلاستيكي.
كل صندوق طويل معبأ بصندوق بلاستيكي واحد ، بإجمالي وصلتي فتيل ، وحجم الصندوق الطويل بطول 156 مم × عرض 120 مم × ارتفاع 54 مم.
يحتوي كل صندوق كبير على 20 صندوقًا شريطيًا طويلًا ، بإجمالي 40 وصلة مصهر ، وحجم الصندوق الكبير هو 342 مم طولًا × 258 مم عرضًا × ارتفاع 285 مم.
استجابة:
1. بعد استلام العناصر ، سيكون تأكيد المشتري في وقت مبكر محل تقدير كبير
2. لأن ملاحظاتك مهمة جدًا لتطوير أعمالنا ، فإننا ندعوك بصدق إلى أن تكون راضيًا عن منتجاتنا وخدماتنا.جوهر
3. يرجى الاتصال بنا قبل مغادرة أي ردود فعل سلبية أو محايدة.سنحل أي مشاكل معنا.شكرا لتفهمك.
لماذا تختار ديسمان فيوز؟
تأسس فريق DISSMANN R & D في عام 2000 وبدأ في الالتزام بتصميم R & D المستقل والاستثمار في صناعة الصمامات.في صناعة الإلكترونيات في أوائل القرن العشرين ، برزت شركاتنا في هذه الصناعة من خلال فتيل الأنابيب الزجاجية ومصهر BS1362 ، وأصبحت المورد المفضل للعديد من مصنعي الأجهزة المنزلية الصغيرة.شركتنا عضو في لجنة التقييس للصين المصهرات الصغيرة والمنخفضة الجهد.تشارك في صياغة وتعديل سلسلة من المعايير الوطنية مثل GB9364 و GB13539.لديها 4 براءات اختراع و 12 براءة اختراع عملية.
منذ أن تم استخدام البطارية في الهواتف المحمولة وأجهزة الكمبيوتر المحمولة ، قمنا بقيادة تقنية الصمامات المستخدمة في حماية دائرة التيار المستمر.
بناءً على هذه التجارب والإنجازات ، قمنا بتطوير وإضافة صمامات تيار مستمر لحماية EV / HEV / الطاقة الشمسية الكهروضوئية ، والجهد العالي ، والتيار الكبير ، والفواصل العالية.
تم استخدام العديد من منتجاتنا كمكونات للسيارة.
التعليمات:
السؤال 1: ما هي حالة اختبار الصمامات لديك؟
الإجابة 1: تم اختبار المصهر الخاص بنا في ظروف درجة حرارة 25 ± 5 درجة مئوية في المختبر.
