تفاصيل المنتج:
|
| مادة: | سيراميك | اللون: | أبيض |
|---|---|---|---|
| التصنيف الحالي: | 5A-800A | الفولطية: | تيار مستمر 1000 فولت |
| فئة: | أر | قدرة الانهيار: | DC30KA |
| المعيار التنفيذي: | UL248-20 、 ISO8820 、 JASO-D622 متوافق مع RoHS | طلب: | السيارة الكهربائية النقية وبطارية طاقة السيارة الهجينة |

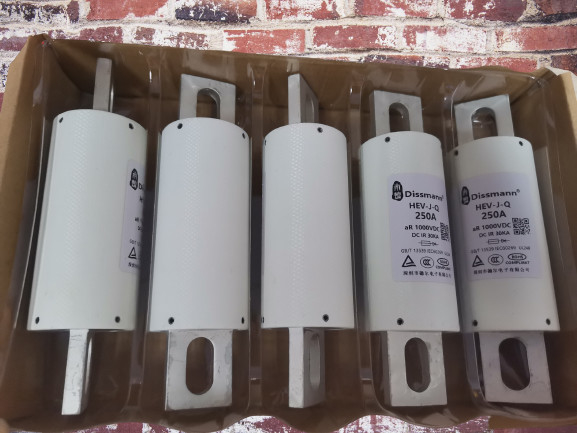

سلسلة HEV 250A السيراميك في صمامات السيارات في الصين
معلومات المنتج الأساسية لمصهر سلسلة HEV
صممت سلسلة HEV بشكل أساسي لحماية الدوائر القصيرة والنسخ الاحتياطي لأجهزة أشباه الموصلات مثل محولات التردد والمعدلات والمحولات وإمدادات الطاقة المختلفة ، فضلاً عن بطاريات الطاقة والمحركات والمكثفات والأسلاك وغيرها من المعدات والأجهزة. بجهد DC150V / DC500V / DC750V / DC1000V ، النطاق الحالي المقدر 5A-800A ، كسر السعة حتى DC30KA.
أبعاد فتيل DC1000V HEV
| رمز الحجم | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HF1 | 124 | 25 | 78 | 100 | 109 | 9 | 18 | 4 | 13.5 |
| HF2 | 117 | 33 | 78 | 93 | 100 | 9 | 22 | 5 | 12.5 |
| HF3 | 139.5 | 38 | 83.5 | 99.5 | 120 | 10.5 | 25 | 6 | 20.7 |
| HF4 | 146.5 | 50 | 89.5 | 106 | 126.5 | 10.5 | 38 | 6 | 20.7 |
| HF5 | 197.5 | 63 | 89.5 | 123.5 | 162.5 | 13.5 | 50 | 10 | 33 |
نوع المنتج من فتيل DC1000V HEV
| نموذج | التصنيف الحالي | أنا2ر (ا2س) | تبديد الطاقة | كود الحجم | ثَبَّتَ | |
| ما قبل القوس | المجموع | |||||
| HEV-JQ-5 | 5 أ | 20 | 115 | 1.8 | HF1 | يوصى بتركيب الترباس M8 بعزم الدوران 11N · m |
| HEV-JQ-10 | 10 أ | 30 | 170 | 2.2 | ||
| HEV-JQ-15 | 15 أ | 48 | 220 | 3.1 | ||
| HEV-JQ-20 | 20 أ | 72 | 360 | 3.6 | ||
| HEV-JQ-25 | 25 أ | 85 | 510 | 4.2 | ||
| HEV-JQ-30 | 30 أ | 110 | 830 | 5.1 | ||
| HEV-JQ-35 | 35 أ | 180 | 1250 | 6.3 | ||
| HEV-JQ-40 | 40 أ | 290 | 1650 | 7.8 | ||
| HEV-JQ-45 | 45 أ | 350 | 1900 | 8.5 | ||
| HEV-JQ-50 | 50 أ | 440 | 2450 | 10 | ||
| HEV-JQ-60 | 60 أ | 600 | 3500 | 12.5 | ||
| HEV-JQ-70 | 70 أ | 820 | 5500 | 14 | ||
| HEV-JQ-80 | 80 أ | 1050 | 6500 | 16 | ||
| HEV-JQ-90 | 90 أ | 1800 | 10500 | 17 | HF2 | |
| HEV-JQ-100 | 100 أ | 2300 | 12000 | 18 | ||
| HEV-JQ-125 | 125 أ | 3400 | 21000 | 20 | ||
| HEV-JQ-150 | 150 أ | 4900 | 25500 | 27 | ||
| HEV-JQ-175 | 175 أ | 9200 | 40000 | 30 | HF3 | يوصى بتركيب الترباس M10 بعزم الدوران 20 نيوتن متر |
| HEV-JQ-200 | 200 أ | 15000 | 60000 | 32 | ||
| HEV-JQ-225 | 225 أ | 19000 | 105000 | 40 | ||
| HEV-JQ-250 | 250 أ | 24000 | 113000 | 47 | ||
| HEV-JQ-275 | 275 أ | 25000 | 130000 | 49 | ||
| HEV-JQ-300 | 300 أ | 26000 | 160000 | 52 | ||
| HEV-JQ-325 | 325 أ | 33000 | 180000 | 55 | ||
| HEV-JQ-350 | 350 أ | 42000 | 230000 | 60 | HF4 | |
| HEV-JQ-400 | 400 أ | 71000 | 320000 | 65 | ||
| HEV-JQ-450 | 450 أ | 78000 | 300000 | 80 | ||
| HEV-JQ-500 | 500 أ | 105000 | 350000 | 95 | ||
| HEV-JQ-600 | 600 أ | 163000 | 530000 | 105 | HF5 | يوصى بتركيب الترباس M12 بعزم الدوران 28 نيوتن متر |
| HEV-JQ-700 | 700 أ | 320000 | 680000 | 155 | ||
| HEV-JQ-800 | 800 أ | 420000 | 870000 | 185 | ||
التعليمات
السؤال: التيار الاسمي لمنتج البطارية هو 250A ، والتيار النبضي هو 380A.إذن ما مقدار فتيل التيار المحمي؟
الإجابة: بشكل عام ، نستخدم تيار النبض الخاص بك كأساس للاختيار ، ويكون المصهر 600A مطلوبًا.
