تفاصيل المنتج:
|
| مادة: | سيراميك | لون: | أبيض |
|---|---|---|---|
| التصنيف الحالي: | 5A-800A | الفولطية: | DC750V |
| قدرة الانهيار: | DC50KA | كلمة رئيسية: | الصمامات الكهربائية عالية الجهد |

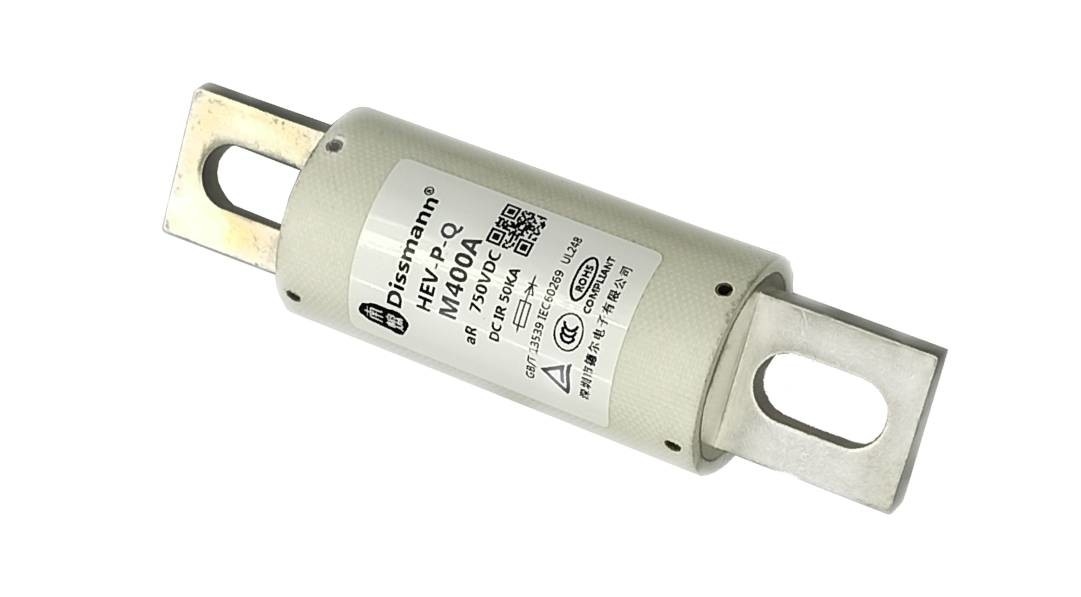

سلسلة الصمامات الصينية HEV المورد تساوي Sinofuse
المعلومات الأساسية لصمامات سلسلة HEV DC750V
تركيب البراغي Fast Fuse والأبعاد والأداء يتوافق مع GB13539 ، IEC60269 ، UL248
الفولطية المقدرة: DC750V أو أقل
التصنيف الحالي: 40A / 50A / 60A / 70A / 80A / 125A / 150A / 200A / 250A / 300A
درجة الحماية: aR ؛قدرة كسر: DC50kA (ثابت الوقت 15ms)
تطبيق الصمامات من سلسلة HEV DC750V
ينطبق على محول التردد ، المعدل ، العاكس ، أنواع مختلفة من إمدادات الطاقة وغيرها من معدات أشباه الموصلات ، وبطارية الطاقة ، والمحرك الكهربائي ، والمكثف ، والكابلات والمعدات أو حماية الدائرة القصيرة والمكونات الاحتياطية.
أبعاد سلسلة HEV الصمامات DC750V
| كود البعد | أ ± 2 | ب ± 1.5 | ج ± 1 | D ± 1.5 | E ± 1.5 | و ± 1 | ز ± 0.5 | H ± 0.2 | ي ± 1 |
| HT2 | 110 | 22 | 69 | 84 | 95.5 | 9 | 15 | 3.3 | 14.75 |
| HT3 | 129 | 36.5 | 72 | 88 | 109 | 10.5 | 25 | 6 | 20.7 |
| HT4 | 129 | 50 | 72 | 88.6 | 109 | 10.5 | 38 | 6 | 20.7 |
نوع المنتج من سلسلة HEV من الصمامات DC750V
| نموذج | التصنيف الحالي (A) | 100٪ انخفاض الجهد (بالسيارات) | كود البعد | تثبيت |
| HEV-PQ-40 | 40 أ | 269 | HT2 | قم بتثبيت Bolt M8 أوصي بعزم الدوران: 11 نانومتر |
| HEV-PQ-50 | 50 أ | 248 | ||
| HEV-PQ-60 | 60 أ | 220 | ||
| HEV-PQ-70 | 70 أ | 265 | ||
| HEV-PQ-80 | 80 أ | 280 | ||
| HEV-PQ-125 | 125 أ | 170 | HT3 | قم بتثبيت الترباس: M10 ، يوصي بعزم الدوران: 20 نيوتن متر |
| HEV-PQ-150 | 150 أ | 267 | ||
| HEV-PQ-200 | 200 أ | 168 | ||
| HEV-PQ-250 | 250 أ | 229 | ||
| HEV-PQ-300 | 300 أ | 362 | HT4 | قم بتثبيت الترباس: M10 ، يوصي بعزم الدوران: 20 نيوتن متر |
التعليمات
سؤال:ما هو مقدار الترباس التثبيت لهذا المنتج HEV؟
الإجابة: التيار المقدر للصمامات المتعلقة بالحجم النطاق الحالي المقدر 40A-80A ، متوفر في M8 bolt ؛ النطاق الحالي المقدر من 125A-300A ،
متوفر بمسمار M10.
